РОЗДІЛ V

САНІТАРНО-ГІГІЄНІЧНЕ ТА ТЕХНІКО-ЕКОНОМІЧНЕ ОБГРУНТУВАННЯ СТАЦІОНАРНИХ І МОБІЛЬНИХ СИСТЕМ ТЕРМІЧНОГО ЗНЕШКОДЖЕННЯ НЕПРИДАТНИХ ПЕСТИЦИДІВ

5.1 Санітарно-гігієнічна оцінка різноманітних схем знешкодження пестицидів

Основним критерієм оцінки ефективності роботи будь-якої установки, яка призначена для знешкодження непридатних пестицидів, є вміст токсичних речовин у продуктах, що надходять після процесу знешкодження в атмосферу. Кінцевий вміст шкідливих речовин не повинен перевищувати значень їх гранично допустимих концентрацій (ГДК).

На практиці ефективність роботи апаратів знешкодження визначають  за формулами, що використовуються для оцінки ефективності технологічних процесів:

,                    (5.1)

Коли Vп = Vк, ефективність визначають за формулою

,                                (5.2)

де Gп, Gк- вагова витрата продуктів, що входять у систему знешкодження і виходять з неї, відповідно; Сп, Ск- початкова і кінцева концентрації контрольованої речовини; Vп, Vк- початковий і кінцевий об’єми продуктів, що знешкоджуються.

Кінцева концентрація речовини сама по собі ще нічого не свідчить про небезпеку продуктів, що викидаються в навколишнє середовище. Тому запропоновано ефективність систем знешкодження пестицидів виражати через коефіцієнт санітарної ефективності, чисельно рівний

,                                      (5.3)

де В - критерій небезпеки, який визначається як відношення кінцевої концентрації шкідливої речовини до значення гранично допустимої концентрації цієї речовини, тобто

; ,

де ГДКр.з., ГДКсд, ГДКм.рі ГДКв- відповідно гранично допустима концентрація    речовини    в    повітрі    робочої    зони,    середньодобова, максимально разова, у водоймі.

Тоді                                 .                                          (5.4)

При Ск = ГДК маємо ηс = η, тільки в цьому випадку η > 100% або               ηс = 1.

На повноту знешкодження побутових і промислових пестицидів термічними методами впливає велика  кількість факторів,  основними з яких є:

1. Температурний рівень процесу (t,°С - температура газів, що відходять до камери згорання);

2. Питоме навантаження [gоб, т/(м3·год] робочого об’єму речовини, яку знищують, до ГДК, що зв’язує вплив фізико-хімічних властивостей продуктів з умовами їхнього розподілу і тривалістю перебування в реакційному об’ємі;

3.   Коефіцієнт надлишку повітря (а);

4. Конструктивне рішення зон введення і виведення продуктів, виражене через відношення часу перебування продукту в реакційному об’ємі в часі, необхідному для знешкодження речовини до ГДК (τ/τкр- коефіцієнт нерівномірності перебування продукту в зоні горіння).

Таблиця 5.1 – Порівняльна характеристика роботи установок термічного знешкодження рідких пестицидів різного складу (групи А, Б, В)

Показники

Тип печей

Ка­мерні

Бага­топо­дові

Бара­банні

Розпи­люва­льні

Циклонні

З псевдо­зрідженим шаром

t, °C

650-900

310-520

650-1000

650- 860

950

600– 850

gоб

кг/(м3•год)

≤ 250

200-400

10-80

80- 100

600 – 850

300– 800

А

1,08-1,2

1,08-1 ,2

1,1-1,6

1,1– 1,8

1,04 - 1,3

1,04-1,4

τ /τкр

<< 1

<< 1

0≤ 1

<1

1

 1

Відповід­ність сані­тарним ви­могам

Не відповідають по органічним та мінера­льним речовинам

Не відповіда­ють по мінеральним ре­човинам

Не відпові­дають по ор­ганічним і мінеральним речовинам

Додаткові пристрої, що забез­печують знешко­дження до санітарних норм

Зона допалювання, очищення газів від мінеральних речовин

Очищення газів від міне­ральних речо­вин

Зона допа­лювання, очищення газів від мі­неральних речовин

Таблиця 5.2 – Порівняльна характеристика роботи установок термічного знешкодження рідких пестицидів різного складу Б, В)



Тип печей

камерні, шахтні

циклонні

з псевдозрідженим шаром

РФО

А

В

А

Б

В

А

Б

В

А

В

t, °С

Можливо

950

650 - 820

950

1050 -1300

950

950

950

950

150-310

150-310

gоб

кг/(м3 •год)

40 - 250

40 - 250

600 – 2500

1800 -2500

600-2500

150-1000

800-2000

150-1000

700-2500

700-2500

а

1,07 - 1,1

1,07 - 1,1

1,04 - 1,1

1,04

1,04 - 1,1

1,04 - 1,2

1,4

1.04 - 1.2

1.1 - 1.2

1,1 - 1,2

τ /τкр

Можливо

1

Можливо

≤1

Забезпечує

1

1

1

1

При подачі у пласт 1

1

1

1

Відповід­ність сані­тарним нормам

Відпові-дають

Не відпо­відають по міне­ральним та органі­чним речови­нам

Відпові-дають

Не відповіда­ють по мінера­льним речови­нам

Відпові-дають при подачі у шар

Не відповідають по мінеральним та ор­ганічним речовинам

Не від­пові-дають по складу солей

Не від­пові-дають по міне­раль-ним речови­нам

Додаткові пристрої, забезпе­чуючі знешко­дження до санітарних норм

Зона допалю­вання, очистка газів від мінераль­них речо­вин, ви­ванта­ження солі

Газопрочистка, вивантаження плаву

Газопрочистка

Вузол випарки або крис­талізації

Вузол випарки або криста­лізації

У табл. 5.2-5.3 наведені дані, що характеризують роботу різних установок термічного знешкодження відповідно до санітарних вимог.

Таблиця 5.3 – Порівняльна характеристика роботи печей при знешкодженні газоподібних відходів, що містять органічні речовини

Показники

Тип печей

камерні шахти

циклонні

з псевдозрідженим шаром

t,°C

gоб, кг/(м3·год)

τ/τкр

а

950

≤ 650

1

1,1

950

900 – 2500

1

1,06 ÷ 1,2

950

600 – 2200

1

1,1 ÷ 1,2

Відповідність санітарним вимогам

Відповідають по органічним речовинам

Аналіз роботи установок термічного знешкодження констатує:

1. Жодна конструкція печі спалювання твердих відходів при самостійному використанні не відповідає санітарним нормам. Для ефективного очищення вони повинні бути оснащені додатковими камерами спалювання і системою газоочистки від мінеральних часток. Вміст останніх, згідно з літературними даними, складає до 20% від усіх мінеральних продуктів, що надходять у камеру згорання;

2. При вогневому знешкодженні рідких і газоподібних пестицидів, що містять тільки органічні речовини, усі розглянуті конструкції установок можуть забезпечувати знешкодження токсичних речовин відповідно до санітарних вимог. При знешкодженні рідких пестицидів, що містять тільки неорганічні (група Б), органічні і неорганічні (група В) речовини, усі конструкції установок, як і при знешкодженні твердих пестицидів, повинні бути оснащені додатково системами очищення газів (чи стоків) від мінеральних часток (солей). Крім того, шахтні, камерні печі повинні мати другу камеру згорання для знешкодження залишкової кількості органічних продуктів.

Останні 2 – 3 роки в зв’язку з ростом вимог до повноти знешкодження пестицидів відбувається модернізація ряду печей термічного знешкодження шляхом встановлення додаткової камери згорання і систем очищення від мінеральних часток (циклони, скрубери, електрофільтри).

У випадку спалювання пестицидів, що містять галогени (F, Cl, Br, I) та елементорганічні сполуки (S, P, Аs і т. п.), необхідне додаткове очищення газів від кислих продуктів типу НС1, НF, НВr, НІ, SO2, Р2О5, SО3 , АsН3 та ін.

У табл. 5.4 наведені дані, що характеризують ефективність існуючих методів очищення газів. Як видно, очищення газоподібних продуктів згорання пестицидів повинно бути двохступеневе. На першому етапі відбувається охолодження газів до 70 - 90°С й часткове поглинання кислих продуктів, на другому - остаточне очищення газів до санітарних норм. Застосування двоступеневого очищення здорожчує знешкодження і, крім того, створює додаткову кількість рідких пестицидів, що містять солі, які теж потрібно переробляти.

3. Використання методу рідкофазного окиснення (РФО) для обробки рідких пестицидів дозволяє цілком знешкоджувати останні від хвороботворних мікробів і бактерій, а осад після обробки застосовувати як мінеральне добриво. Обробка рідких пестицидів, що містять галоген-, сульфур-, фосфор, елементорганічні сполуки, методом РФО приводить практично цілком до руйнування органічних речовин; рідкі пестициди, після вилучення з них солей, можна знову використовувати в системі водообігу підприємств. Повітря, використане для окиснення органічних речовин, перед викиданням в атмосферу містить 0,4% H2, 82,8% N2, 0,9% О2, 13,9% СО2 , < 0,02% вуглеводнів і є безпечним з санітарної точки зору.

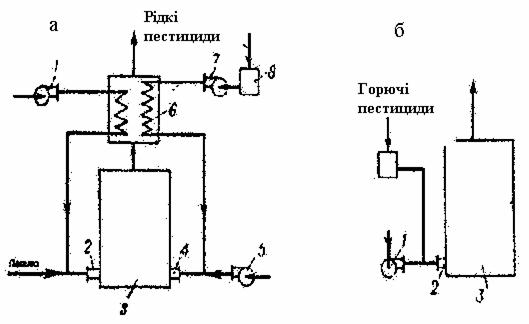

Рисунок 5.1 – Схема установки для спалювання горючих пестицидів та  рідких пестицидів, які не містять мінеральні речовини:

а – з утилізацією тепла; б – без утилізації тепла; 1 – газодувка; 2 – штуцер для введення паливно-повітряної суміші; 3 – камера згорання; 4 – штуцер для введення пестицидів та повітря; 5 – повітродувка; 6 – рекуператор тепла; 7 – помпа; 8 – ємність з пестицидами.

На ряді промислових підприємств з метою використання тепла для концентрування органічних речовин топкові пестициди охолоджують шляхом розпилювання в них рідких пестицидів, які піддаються надалі спалюванню. Використання такої схеми на Ангарському нафтохімічному комбінаті у виробництві малеїнової і фталевої кислот привело до забруднення топкових пестицидів токсичними продуктами і забиванню димаря утвореними солями. Кількість органічних речовин, відносених газами, склало 42,5% від наявних у рідких пестицидах. Застосування такої схеми для концентрування вихідних рідких пестицидів у виробництві β-нафтола на Рубежанському хімічному комбінаті за рахунок забруднення газів від печі з псевдозрідженим шаром органічними одорантами призвело до забруднення усього повітряного басейну міста. Тому використання тепла газоподібних пестицидів, що відходять, за рахунок безпосереднього контакту з концентрованою рідиною за санітарними вимогами не прийнятно.

 4. Дотепер за кордоном і в нашій країні ще, на жаль, продовжується знешкодження відходів шляхом їхнього спалювання на поверхні землі, у ямах, канавах і спеціальних траншеях.

Таблиця 5.4 – Порівняльна оцінка ефективності різних засобів знешкодження газів в процесі знешкодження пестицидів

Знешкоджу-вальний газ

Засіб очищення

Концентрація, мг/м3

η, %

ГДКрзмг/м3

 %

Сн

Ск

Оксиди нітрогену

Абсорбція 75 - 91% сульфатною кислотою в пінних апаратах

9000

1900

79,0

5

380

0,208



Каталітичне відновлення

9000

900

90,0

5

180

0,500



Абсорбція на СКТ

11000

450

96,0

5

90

1,065

Оксид карбону

Абсорбція мідноаміачноацето-карбонатним розчином

584

0,46

99,9

20

0,023

100

Сульфур оксид

Адсорбція

5000

1000

80,0

10

100

0,8

Фтористий водень

Абсорбція розчином лугу у насадочному скрубері

1200

10

99,2

0,5

20

4,960



в апараті ДЮХ

29000

70

99,7

0,5

140

0,712



в апараті КСШ

70

0,2

99,7

0,5

0,4

100



у пінному апараті

800

70

91,4

0,5

140

0,65



у прямоточному скрубері

1700

50

97,0

0,5

100

0,97



в апараті Вентурі

650

39

94,0

0,5

78

1,21



в апараті Аеромікс

500

50

90,0

0,5

100

0,90

Хлористий водень

Озвучування

159 дБ

500

30

93,5

5

6,0

15,5



Абсорбція розчином соди в пінному скрубері

1630

420

74,4

5

84

0,88

Пил

(0-90 мкм)

Осадження в інерційному пиловловлювачі

4000

200

96,0

5

40

2,4



Фільтрування

3200

10

99,8

5

2

49,9

Рисунок 5.2 – Схема установки знешкодження полум’ям пестицидів з видаленням золи у вигляді гранул:

1 – піч; 2 – трубопровід для топкових пестицидів, які містять органічні речовини; 3 – камера допалювання; 4 – трубопровід для топкових пестицидів, які містять НС1, НF, SО2, Р2О5, НІ, НВr; 5 – скрубер, зрошуваний вапняним розчином; 6,9 – помпи; 7 – трубопровід для охолодження газоподібних відходів; 8 – скрубер тонкого очищення; 10 – помпа для видалення осідання солей (СаF2, СаSO4, СаCl2, та ін.)

Дослідження гігієнічної оцінки такого методу показали його невідповідність санітарним вимогам. У димових газподібних відходах міститься 2,27 - 30,5% незгорілих органічних продуктів. Після припинення горіння на дні резервуарів залишається рідина в кількості 21 - 78% від початкового об’єму, у якій міститься 0,9 - 5,7% органічних і 0,6 - 2,1% мінеральних речовин. Ці дані підтверджуються роботами закордонних учених. Оскільки цей метод знешкодження пестицидів не забезпечував повне згорання токсичних речовин, у Державному інституті прикладної хімії (ДПХ) були проведені дослідження зі створення надійної, ефективної і простої установки для спалювання горючих відходів відкритим способом (ВС). Апробація пройшла успішні випробування при спалюванні горючих відходів. На установці з печами ВС спалені до санітарних норм:

1) забруднені розчинники - ацетон, бензол, толуол, спирти, ефіри, гас, бензин;

2) нафтові залишки і машинні олії - компресорні, вакуумні та ін.;

3) кубові залишки від розділення різних органічних речовин;

4) тверді залишки, забруднені розчинниками;

5) газо-, пастоподібні продукти і рідини з температурою кипіння нижче нуля.

Таким чином, для знешкодження промислових і побутових відходів термічними методами відповідно до санітарних норм можна рекомендувати такі схеми:

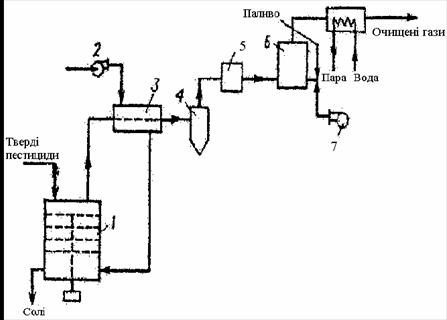

Рисунок 5.3 – Схема установки вогневого знешкодження твердих пестицидів, які не містять галогени, сірку, фосфор:

1 – піч; 2, 7 – газодувка; 3 – рекуператор тепла відхідних газів; 4 – циклон; 5 – електро­фільтр; 6 – камера допалювання

Рисунок 5.4 – Схема установки вогневого знешкодження рідких пестицидів групи А і В, з рідким шлаковидаленням:

1 – циклонна топкова камера; 2 – газодувка; 3 – нагрівач; 4 – скрубер АРТ; 5,7 – помпи; 6 – аероліфтний абсорбер

Установки характеризуються невеликими капіталовкладеннями, надзвичайною простотою в експлуатації, і їхнє виготовлення може бути здійснене в короткий термін.

Схема, показана на рис. 5.3, призначена для знешкодження твердих пестицидів, які не містять галогени, сульфур і фосфор. Як перша камера згорання можуть бути використані існуючі печі (камерні з колосникової, вальцевою решітками, багатоподові, розпилювальні, із псевдозрідженим пластом). Другим ступенем служать циклонні печі, як найбільш ефективні і надійні в роботі. Розглянута схема реалізована на ряді промислових підприємств за рубежем.

Спалювання твердих пестицидів, стічних вод груп А, В в циклонній печі з рідким шлаковиділенням здійснюється за схемою, приведеною на рис. 5.4. Подібна технологічна схема випробувалася на Новокуйбишев-ському нафтохімічному комбінаті.

На рис. 5.1 – 5.4 показані схеми знешкодження будь-яких видів пестицидів, у тому числі таких, що містять галогени, сульфур і фосфор. Подібні схеми знайшли практичне здійснення на регіональних комплексах по знешкодженню промислових відходів.

Запропоновані технологічні схеми не охоплюють усіх можливих варіантів організації процесу термічного знешкодження відходів відповідно до санітарно-гігієнічних норм і можуть, у залежності від конкретних умов підприємств, видозмінюватися.

5.2 Техніко-економічне порівняння різних схем термічного знешкодження пестицидів

Для задоволення високих вимог до знешкодження пестицидів необхідні відповідні методи, дороге і складне обладнання. У зв’язку з цим важливе значення має вартість систем знешкодження.

Відсутність техніко-економічних досліджень ефективності застосовуваних методів знешкодження не дозволяє дати правильну оцінку економічної доцільності використання того чи іншого методу. Однак ми визнали за необхідне привести дійсні витрати на здійснення різних методів знешкодження для конкретних видів відходів з метою орієнтованої оцінки самого процесу термічного знешкодження.

У табл. 5.5 – 5.10 приведені дані по вартості діючих установок знешкодження промислових рідких пестицидів. Економічна оцінка існуючих методів знешкодження осадів з урахуванням санітарних норм дає підставу вважати на сучасному рівні розвитку техніки методи каталітичного окислювання і спалювання в печах найбільш прогресивними. Метод рідкофазного окиснення, застосовуваний для знешкодження промислових стічних вод з концентрацією органічних речовин 0,5 - 100 г/л, також може виявитися вигідним для цілого ряду промислових виробництв. У табл. 5.5 приведені порівняльні дані по вартості знешкодження рідких пестицидів, що містять 1 г/л  азоторганічних сполук.

Вартість каталітичного знешкодження з рекуперацією тепла в 2,5 рази дешевше вогневого спалювання і складає, наприклад, при очищенні газованих пестицидів виробництва стрептоміцину 17 коп. за 1000 м3. За літературними даними, на установці продуктивністю 3000 м3/год вартість каталітичного очищення в 2 рази нижче, ніж вартість високотемпературного очищення, а на установці продуктивністю 50 000 м3/год  – у  4 рази нижче.

Порівняльні дані про вартість знешкодження 10000 м3/год газованого пестициду, що відходить, вогневим методом і каталітичним допалюванням представлені в табл. 5.5, причому тут розглянуті також випадки знешкодження газів з одночасною рекуперацією тепла і рекуперацією тепла з використанням очищеного газу. Слід зазначити, що ці дані повинні розглядатися як орієнтовні, тому що в них не враховуються витрати на очищення до санітарних норм.

Таблиця 5.5 – Вартість діючих промислових установок для термічного знешкодження  пестицидів

Тип

установки

Продуктивність

Вартість установки, тис. грн

Вартість знешкоджування, грн

т /добу

м3 /добу

повна

на 1 т

на 1 т

на 1м3 водних пестицидів

Осад твердих пестицидів

Камерна піч

з колоснико­вою граткою

144



860

5,97

3,9



480



1750

3,65

2,4



5,7



90

15,8





Багатоподова піч

7,2



610

85,5

12,9



12,0







6



3,6



150

41,7

9,25



30,0



450

15,0

3,05



200



1400

7,0





Барабанна піч

48



2500

52,0





Рідкофазне

окислювання

3,65



196

26,6

12,7

0,77

Рідкі пестициди

Відкрите спалювання



2,4







20

Камерна піч



4100

3175

0,78



18,65

Шахтна піч



168

400

4,20



7,6

Циклонна піч



168

7

0,04



5-6 (8-12)

Піч з псевдо- зрідженим шаром



11

330

30



2,5

Рідкофазне окислювання



1680

2340

1,39

33,4

1,19- 1,6

















Таблиця 5.6 – Вартість знешкоджування осадів рідких пестицидів

Метод знешко­дження та обро­блення осаду

Продуктив­ність,

т/добу

Вартість знешкоджування, грн.

на 1т твер­дої речо­вини

Розподіл на полях або заховання

1000

6,5

Добрива напівсухі або таровані

950

10,3

Таблиця 5.7

Метод знешкоджування та оброблення осаду

Продуктив-ність,

т/добу

Вартість установки, тис. грн.

Вартість знешкоджування, грн.

повна

на 1т

на 1т

на 1м3 рідких пестицидів

напівсухі добрива з використанням вакуумфільтрів

100





33,5



обробка осаду для одержання жирових речовин

80





7,6



спалювання в печах:











камерних

480

1750

3,66

2,4



багатоподових

7,2

610

84,5

12,9



барабанних

48

2500

52





розпорошувальних

12





125

5

з киплячим шаром

10





62,5

2,5

рідкофазне окислення:











3% твердого,

м. Чікаго

200

16830

84

23,3

0,70

8,5% твердого,

м. Уілінг

7,35

284

38,7

20

1,68

6% твердого,

 м. Левітаун

3,65

196

26,6

12,7

0,77

5,6% твердого,

 м. Рай

2,5

263

105

26,4

1,47

8,5% твердого, м.Півден. Мілуокі

2,1

110

52,4

18,2

1,54

м. Рокленд

12,4

618

49,4





6,5% твердого,

м.Блайнд - Брук

1,12

92,6

82,5

26,8

1,56



Таблиця 5.8 – Порівняльна вартість знешкодження осаду рідких пестицидів (40 т/добу)

Показники

РФО з ва­куумфільт­рацією

Вакуумфільт­рація з термо­пушкою

Анаеробне бродіння

з вакуум­фільтра­цією

з підсушуван­ням на мулових площадках

Капітальні витрати,

тис. грн.

531,65

750,00

800,00

545,00

Експлуатаційні витрати,

тис. грн.

272,00

448,0

432,0

285,0

Приведені витрати,

тис. грн..

334,00

541,8

532,0

353,0

Вартість обробки 1т твердої речовини, грн.

18,40

30,8

30,2

19,5

Площа дільниці для обробки осідання, га

0,50

0,6

0,8

50,0

Таблиця 5.9 – Порівняльна вартість очищення рідких пестицидів, які містять до 1 г/л органічних продуктів

Метод знешкодження

Капітальні витрати (у грн.) на установку продуктивністю

100 м3/ добу

Собівартість очищення 1м3/добу

реагенти

обладнання

енергія, паливо

Хлорування

430,65

239570

32,45

7,02

Окислення оксидами металів змінної валентності

68,64

294395

52,17

3,96

Сорбція



461000

74,05

4,80



18000

7,81

9,28

Зпалювання у камерній печі РФО



200000

35,00

1,87

Біологічне окислення на аерофільтрах







2,0

Таблиця 5.10 – Відносна вартість очищення газів вогневим та каталітичним допалюванням на установці з продуктивністю 10000 м3/год

Втрати

Вогняне спалювання (750 °С)

Каталітичне допалювання

(250 °С)

без теп­лооб­міну

з тепло­обміном

з теплооб­міном та викорис­танням очищеного газу

без теп­лооб­міну

З теп­лооб­міном

3 тепло­обміном та викорис­танням очищеного газу

Капітальні

100 000

143 000

143 000

138 000

202000

190 000

Експлуатаційні

(з розрахунком на с)

45,18

29,38

29,38

16,82

12,83

14,73

а) амортизаційні на каталізатор

-

-

-

3,45

3,45

3,45

теплообмінники

-

1,64

1,64

-

1,83

0,76

інше облад­нання

2,00

1,73

1,73

1,93

1,93

2,45

б) поточні на па­ливо

41,70

22,80

22,80

9,65

1,93

4,48

енергію

0,69

2,07

2,07

0,69

2,07

2,07

обслуговування

0,79

1,14

1,14

1,10

1,62

1,52

Економія





16,00





16,00

Разом

45,18

29,38

13,38

16,82

12,83

Прибуток 1,27

Забруднення зовнішнього середовища привело до підвищення вимог, пропонованих до систем знешкодження відходів, що, у свою чергу, викликало додаткові витрати на удосконалення діючих установок знешкодження і сприяло економічним дослідженням у цій сфері. Однак виконані дослідження  часто не відтворюють дійсної економічної цінності того чи іншого методу знешкодження, оскільки вони виконуються без обліку вимог санітарних норм. Так, у США у 1968 р. працювало близько 300 печей, у яких спалювалося більш 190 млн. т пестицидів, що складало 8% усіх пестицидів, що піддаються знищенню даним методом. До 1972 р. кількість таких печей знизилося до 173, причому багато з них працювали на 50-60% своєї потужності. Таке скорочення установок викликане тим, що вартість знешкодження в печах у три рази вище вартості знешкодження шляхом поховання. Удавана низька вартість поховання без обліку санітарних норм і майбутніх витрат на відновлення грунту і додаткове очищення рідких пестицидів призвело до неправильних висновків.

Таким чином, економічна доцільність застосування того чи іншого методу знешкодження відходів і їхнє порівняння повинні визначатися тільки з урахуванням забезпечення виконання санітарно-гігієнічних норм.

5.3 Обґрунтування раціонального місця розташування блочно-модульних установок з переробки пестицидних препаратів

Розроблена методика визначення  раціонального об’єму переробки пестицидних препаратів з одного місця розміщення блочно-модульної установки,  максимальної відстані переміщення пестицидних препаратів до місця переробки, оптимальної кількості місць розміщення блочно-модульної установки при переробці пестицидних препаратів у регіоні.

Методика базується на розповсюдженому методі “витрати-вигоди”. Стосовно до ризикових ситуацій при визначенні сукупних витрат і вигод, пов’язаних із упровадженням конкретної технології, реалізацією чи проекту функціонування підприємств у визначеному регіоні вони перераховуються з урахуванням фактора ризику – йовірностей конкретних видів негативних впливів, отриманих у ході оцінки ризику. Далі вони відповідно підсумовуються і зіставляються у вигляді дробу чи різниці:

чи ,                    (5.5)

де Rij – ризик, пов’язаний із впливом i-го джерела ризику на j-й об’єкт; Yik – вигоди, пов’язані з використанням i-го джерела ризику в k-й галузі діяльності; Сik- витрати, пов’язані з використанням i-го об’єкта (джерела ризику) у k-й галузі діяльності.

Стосовно до організації переробки пестицидних препаратів на блочно-модульних установках, як вигоди враховується дохід від реалізації корисного продукту (розчинники, присадки до мастильних матеріалів), отриманого в процесі переробки пестицидних препаратів.

Витрати, пов’язані з організацією переробки пестицидних препаратів, включають: капіталовкладення на створення блочно-модульної установки; витрати на монтаж і демонтаж блочно-модульної установки; експлуатаційні витрати на переробку пестицидних препаратів; транспортні витрати на переміщення пестицидних препаратів до місця переробки; можливі втрати від попадання пестицидних препаратів у навколишнє середовище при  ймовірній транспортній аварії в процесі переміщення пестицидів до місця переробки.

З урахуванням відзначеного, критерій Е приймає вигляд:

(5.6)

де ЦОвартість корисного продукту, отриманого при переробці 1 т пестицидного препарату, грн.; К – капіталовкладення на створення блочно-модульної установки, грн.; kм, k- витрати на монтаж і демонтаж установки (у частках від вартості установки); SП – експлуатаційні витрати на переробку 1 т пестицидних препаратів, грн.; Qрег – загальний об’єм пестицидних препаратів у регіоні, що вимагає переробки, т; kП – питома вага пестицидних препаратів у загальному їхньому об’ємі, не потребуючого переміщення (враховує об’єм пестицидних препаратів, що знаходяться на збереженні в місце передбачуваного розміщення блочно-модульної установки); QОоб’єм пестицидних препаратів, що переробляються з одного місця розміщення блочно-модульної установки, т; QОiсередній об’єм пестицидних препаратів, що знаходяться на збереженні на одному складі, т; lТ – збільшення відстані переміщення пестицидних препаратів у регіоні при збільшенні об’ємів їхньої переробки на 1 т, км (середня відстань переміщення пестицидних препаратів до місця переробки Lтр = lТ QО); Ууд– питомий збиток при попаданні 1 т пестицидних препаратів у результаті транспортної аварії  в навколишнє середовище, грн.; Р – ймовірність транспортної аварії з забрудненням компонентів навколишнього середовища пестицидними препаратами, кількості на 1 км транспортування; Стр – витрати на транспортування пестицидних препаратів до місця переробки, грн./т.км. Аналіз цього виразу показує, що найбільш чутливим критерій Е є до зміни ймовірності транспортної аварії Р і загального об’єму пестицидних препаратів у регіоні, що вимагає переробки Qрег. Так, при значенні показника Р = 10-6 для всіх значень параметра Qрег функції Е=f(Lтр) характеризуються як такі залежності, що монотонно змінюються з неяскраво вираженими екстремумами. При цьому зміна загального об’єму пестицидних препаратів у регіоні, що вимагає переробки, з 25 до 150 т приводить до зміни критерію Е на 64%. Збільшення ймовірності транспортної аварії з негативними наслідками для навколишнього середовища  до Р = 10-5 істотно змінює характер залежності Е=f(Lтр). Для   Qрег =25 т характер залежностей Е=f(Lтр) збігається для показників Р=10-5 і Р =10-6 при зміні критерію Е не більш, ніж на 8%. Зі  збільшенням показника Qрег ступінь розбіжності значення критерію Е для різних значень ймовірності транспортної аварії з негативними наслідками для навколишнього середовища істотно зростає. При відстані переміщення пестицидних препаратів до місця переробки не  більш як 70 км ця розбіжність складає 2-3 і більше разів. Вплив інших показників на критерій Е менш істотний. Так, при зміні  величини  ЦО на 100%  критерій Е змінюється тільки на 25-28%. Ще в меншому ступені даний критерій чутливий до зміни показників SП , Ууді Стр .

Екстремальний характер залежності критерію Е від основних параметрів переробки пестицидних препаратів дозволив встановити раціональні їхні значення. Досліджуючи функцію (2) методами математичного аналізу на екстремум (визначені диференціали d/dQO, d/dLтр), отримані вирази для визначення раціональних параметрів переробки пестицидних препаратів (раціональний об’єм пестицидних препаратів, що переробляються з одного місця розміщення блочно-модульної установки, максимальна відстань транспортування пестицидних препаратів до місця переробки, раціональна кількість місць розміщення блочно-модульної установки N, максимальна площа території, що обслуговується блочно-модульною установкою з одного місця розміщення Smax).

Так, раціональні об’єми пестицидних препаратів, що переробляються, з одного місця розміщення блочно-модульної установки визначаються за формулою

 т            (5.7)

Аналіз виразу показує, що раціональний об’єм пестицидних препаратів, які переробляються з одного місця розміщення блочно-модульної установки зростає зі збільшенням капіталовкладень на створення такої установки, вартості монтажно-демонтажних робіт і загального об’єму пестицидних препаратів у регіоні, що вимагає переробки. Збільшення інших параметрів, що характеризують процес переробки пестицидних препаратів, приводить до зниження значення  QО. На рис. 5.5 приведені графіки зміни показника QО від ймовірності транспортної аварії Р і загального об’єму пестицидних препаратів у регіоні, що вимагає переробки  Qрег.

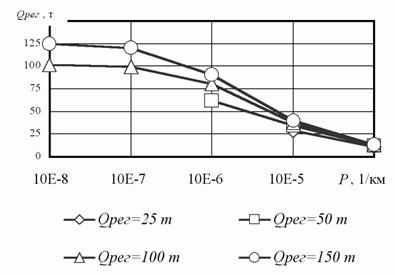

Рисунок 5.5 – Графіки залежності QО від ймовірності транспортної аварії Р і загального об’єму пестицидних препаратів у регіоні, що вимагає переробки  Qрег

Приведені графічні залежності показують істотний вплив на величину QО ймовірності транспортної аварії з негативними наслідками для навколишнього середовища Р. При цьому такий вплив характерний для величини Р більш 10-7. Так, при Qрег = 50 т збільшення Р  з 10-6  до 10-4 приводить до зниження QО в 5,2 рази; при Qрег = 100 т збільшення Р с 10-7  до 10-4 зумовлює зниження QО в 7,9 разів; при Qрег = 150 т - у 9,2 рази.

Аналіз представлених даних також показує, що при зниженні Р менш 10-7 величина раціонального об’єму пестицидних препаратів, що переробляються,  з одного місця розміщення блочно-модульної установки практично не залежить від Р (не більш, ніж на 5-10%) і може визначатися за формулою

 т                                 (5.8)

Максимальна відстань переміщення пестицидних препаратів до місця переробки може визначатися за формулою

 км       (5.9)

Аналіз виразу показує, що максимальна відстань транспортування пестицидних препаратів до місця переробки  зростає зі збільшенням капіталовкладень на спорудження блочно-модульної установки, вартості монтажно-демонтажних робіт. Однак, зі збільшенням загального об’єму пестицидних препаратів у регіоні, що вимагає переробки, і ймовірності транспортної аварії з негативними наслідками для навколишнього середовища величина Lтрістотно знижується. На рис. 5.13 приведені графічні взаємозв’язки цих показників. Графічні залежності, приведені на рис. 5.13, також свідчать про вплив на величину Lтр ймовірності транспортної аварії з негативними наслідками для навколишнього середовища Р. При цьому такий вплив найбільш істотний для величини Р більш 10-7. Так, при   Qрег = 25 т збільшення Р з  10-7  до 10-4 приводить до зниження Lтр у 4,6 рази; при Qрег = 150 т збільшення Р с 10-7  до 10-4 зумовлює зниження Lтр у 9,2 рази. Як і для залежності QО = f (P), при зниженні Р менш 10-7 величина максимальної відстані переміщення пестицидних препаратів до місця переробки практично не залежить від Р і може визначатися за формулою

 км                           (5.10)

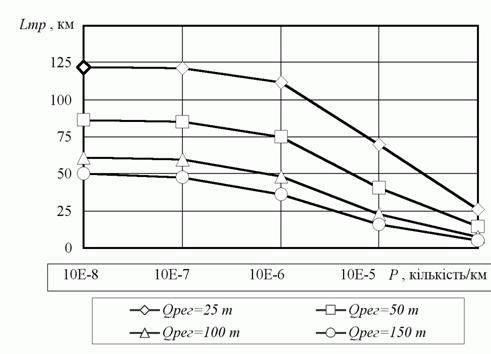

Рисунок 5.6 – Графіки залежності Lтр від ймовірності транспортної аварії Р і об’єму пестицидних препаратів у регіоні, що вимагає переробки Qрег

Раціональна кількість місць (пунктів) розміщення блочно-модульної установки може бути визначене за формулою

                                        (5.11)

а площа території, що обслуговується блочно-модульною установкою з одного місця розташування, складе

            (5.12)

Таким чином, аналіз аналітичних залежностей, а також графіків, представлених на рис. 5.5 і 5.6, дозволяє зробити висновок: при величині Р менше 10-7 параметри переробки пестицидних препаратів на блочно-модульній установці не залежать від ймовірнісних характеристик  транспортних аварій з негативними наслідками для навколишнього середовища і можуть визначатися без їхнього врахування; при значенні параметра Р більше 10-4 переробка пестицидних препаратів повинна бути організована з виключенням транспортної складової процесу, при цьому блочно-модульна установка повинна розміщатися в кожному складі (сховищі) з пестицидами, що вимагає переробки.

Розроблений ескізний проект і методика визначення раціональних параметрів переробки пестицидних препаратів на блочно-модульній установці в Дніпропетровської області стосовно хлормістких  ядохімікатів. Цей досвід можна також застосувати і у Вінницькій області.

Раціональний об’єм пестицидних препаратів,що переробляються, з одного місця розміщення блочно-модульної установки і максимальна відстань транспортування пестицидних препаратів до місця переробки визначився таким: для області  –  QО = 30-40 т,  Lтр = 75- 95 км.

З врахуванням цього встановлено, що переробка хлормістких пестицидних препаратів у кожній частині області повинна вироблятися з одного місця розташування блочно-модульної установки. Розміщення блочно-модульної установки дозволить максимізувати можливі доходи від переробки пестицидних препаратів з одержанням при цьому корисних продуктів і мінімізувати можливий збиток навколишньому середовищу від наслідків транспортних аварій при переміщенні пестицидних препаратів до місця переробки.

Можливий ефект від організації процесу переробки пестицидних препаратів з раціональними параметрами, визначеними за розробленою методикою, може бути визначений виходячи з можливої шкоди навколишньому середовищу при транспортній аварії

 грн.                                     (5.13)

Обчислюючи співвідношення Y1 з параметром QО і Y2 з параметром QО, можна одержати величину відверненої шкоди навколишньому середовищу від транспортних аварій (у %) за формулою

  %      (5.14)

Стосовно параметрів переробки хлормістких пестицидних препаратів Вінницької області можлива шкода може бути знижена при  застосуванні раціональних параметрів переробки на  40,2%.

Загальна відвернена шкода від забруднення компонентів навколишнього середовища пестицидами в області  складає  близько 750 тис. грн. В результаті їх знешкодження звільняються близько 600 га земель, раніше зайнятих складами з пестицидами і їхніми санітарно-захисними зонами.

5.4  Техніко-економічні показники процесу утилізації пестицидів

Сумарний економічний ефект

,                (5.15)

де Упр - укрупнена величина річного економічного збитку, якому можна запобігти в результаті припинення викиду шкідливих речовин у навколишнє середовище по кожному джерелу забруднення, визначається за формулою

,                                     (5.16)

де j - константа, числове значення якої для водного середовища рівне 400 грн/ум.т; σ - безрозмірний показник відносної небезпеки забруднення для водного середовища (Каховське водоймище) - 2,33; f – коефіцієнт, який враховуює характер розсіювання забруднюючих речовин, для водного середовища f =1,0; ΔМ- зниження питомої маси викидів у навколишнє середовище, ум.т.

Упр = 400? 2,33? 1,0? (6129,14 - 4642,71) = 12964,47 грн.

Величина зниження питомої маси скидау забруднюючої речовини у навколишнє середовище визначається за формулою:

,                                     (5.17)

де      М1 і М2- питомі маси викиду речовини (пестициду) джерелом забруднення до і після запровадження в дію блочно-модульної установки, грн/ум.т.

Величина питомих кількостей скиду забруднюючих речовин визначається за формулами:

,                                     (5.18)

,                                    (5.19)

де      А- показник відносної агресивності і-ої забруднюючої речовини, грн./ум. т.

Загальна величина річного економічного збитку, що запобігається при рекуперації хлоровмісних пестицидів за допомогою розробленої технології, дорівнює 12964,47 грн.

КВ - капітальні витрати на монтаж, складання і придбання апаратів, ємностей і засобів експлуатації технологічної схеми

КВ=КВа+КВємностей+КВнасосів+КВконденсаторів+КВфільтрів+(М+Е),  (5.20)

де      М – витрати на монтаж технологічної лінії; Е – витрати на експлуатацію технологічної лінії.

КВа=КВ1+КВ2+КВ4+КВ10+КВ11+КВ14,                        (5.21)

де КВа- капітальні витрати на основне обладнання, КВ1, КВ2, КВ4, КВ10, КВ11, КВ14 - капітальні витрати на основний реактор декарбоксилювання, додатковий реактор, апарат розчинення лугу, апарат збирання “сирого” хлороформу, апарат збирання “чистого” хлороформу, випарні апарати відповідно.

КВа = (9287•2) + 6660 + 6470 + 4900 + 973 + 6119 = 41696 грн.

КВе - капітальні витрати допоміжного обладнання.

КВе = КВ3 + КВ6+КВ7 + КВ9,                     (5.22)

де      КВ3, КВ6, КВ7, КВ9- капітальні витрати на ємність для ТХАН, мірник питної води, мірник для лугу, розділова ємність.

КВе = 273+260+1060+266=1848 грн.

КВн - капітальні витрати на відцентрові насоси;

КВн= КВ0•3; КВН = 766•3=2298 грн.

КВ= КВ8+ КВ12 + КВ6;                                (5.23)

КВ = 389•3 = 1167 грн.

де КВк- капітальні витрати на конденсатори; КВф16- капітальні витрати на нунч-фільтр, КВф16 = 973грн.

Економічний збиток від підвищення захворюваності населення в результаті забруднення навколишнього середовища отрутохімікатами залежить від числа, тривалості і важкості захворювання, швидкості відновлення працездатності та ін. За даними медико-біологічної оцінки санітарно-гігієнічних умов проживання у Вінницькій області, розраховано умовний економічний збиток, нанесений даними джерелами забруднення.

Локальні сумарні річні витрати на лікування по конкретному виду захворювання можуть бути представлені у вигляді

Взн = В1 + В23,                                        (5.24)

де      В1, В2, В3 - відповідно сумарні річні витрати на лікування населення до робочого, робочого і після робочого періодів діяльності.

Як показники впливу забруднення навколишнього середовища на здоров’я населення були досліджені такі, найбільш чуттєві до середовища показники, як захворюваність, смертність і фізіологічний розвиток дитячого населення, а також комплекс показників, пов’язаних з репродуктивною функцією жінки (мертвонароджуваність, народжуваність дітей з уродженими аномаліями розвитку і т.д.). Крім того, був проведений аналіз загальної захворюваності, захворюваності діловими формами хвороб, адекватних дії шкідливих факторів подібним отрутохімікатам і показник звертання населення до лікарів.

При цьому встановлено, що санітарно-гігієнічні умови проживання у Вінницькій області з погляду їхнього впливу на здоров’я населення, по їх вищезгаданих показниках несприятливі і у 1,8-2 рази перевищують такий по Україні в цілому.

Прогноз захворюваності населення гірничопромислового регіону показав, що при збереженні існуючих тенденцій варто очікувати подальше збільшення рівня поширення захворювань окремих класів: “хвороба кістково-м’язової системи”, “хвороба органів дихання”, “хвороба ендокринної системи”, “вроджені аномалії розвитку”.

При вивченні стану здоров’я сільського населення області встановлено, про особливо збільшується ризик формування патологій у дітей, що проживають в умовах спільної дії негативних факторів навколишнього середовища радіаційної і нерадіаційної природи (пестициди, органічні і неорганічні добрива, солі важких металів). Збільшується ризик формування патологій травлення в 3 рази, хвороб системи органів кровообігу в 3-6 рази, хвороб ендокринної системи – 2,1-3,4 рази, хронічних патологій у цілому 2-3 рази.

Орієнтований збиток від підвищеного забруднення атмосфери, ґрунтів і підземних вод в області по статті “Охорона здоров’я” складає 1170 грн. у рік (1989 рік). Слід зазначити, що даний збиток не може відобразити розмір справжніх втрат, тому що він враховує лише втрати, що мають  вартісне вираження і пов’язані з подоланням наслідків впливу забруднення навколишнього середовища на здоров’я дитячого і дорослого населення області. Разом з тим, і у випадку втрати здоров’я ймовірність потенційних втрат значна:

УЗ = 1170•36 = 40960 грн,

де 36 – коефіцієнт перерахунку.

Хлорорганічні пестициди, незастосовувані більше у сільському господарстві являються канцерогенними для екосистеми: забруднення відбувається в ґрунті, атмосфері, підземних ґрунтах і воді, однак найбільші обсяги пестицидів надходять у ґрунт, тому основні санкції накладаються на ліміти за складування отрутохімікатів. Випаровування і попадання в підземні ґрунти нами враховувалися у вигляді відверненого збитку.

Величина платежів за розміщення відходів у навколишньому природному середовищі включає дві складові: плати в обсязі встановлених лімітів розміщення відходів і плату за перевищення лімітів розміщення відходів у природному середовищі. Ця величина виражається формулою

  (5.25)

де Ніл- норматив плати за розміщення 1 тонни відходів 1-го класу токсичності в умовах ліміту, грн./т; (I клас особливо небезпечні Ніл- 6,6; II клас - високонебезпечні – 0,2);

Міл - річна маса відходів 1-го класу токсичності в обсязі ліміту, т;

Кn - коефіцієнт кратності плати за наднормативне розміщення відходів у навколишнє  середовище (Кn = 6);

Міn - маса понадлімітного річного розміщення відходів 1-го класу токсичності, т;

*- коефіцієнт, що враховує розташування місця розміщення відходів, (Вінницька область - );

*- коефіцієнт, що враховує характер обладнання місця розміщення відходів ();

* - коефіцієнт індикації ();

Кт - коефіцієнт, що враховує територіальні соціально-екологічні особливості:

Кт = КнасКф = 1,80•1,66 = 2,97.

Прв = 6•0,2•113,6•2,97•10•1= 3373,93 грн.

Крім зниження екологічного навантаження, у ході технологічного декарбоксилювання пестициду ТХАН одержують кінцевий хімічно чистий продукт - хлороформ, що використовується як розчинник у багатьох галузях хімічної промисловості, що враховується при підрахунку економічної доцільності технології в добутку П:

П = К•С = 334•10 = 3340 грн.

де С- вартість хімічно чистого хлороформу (на 1997 - 10 грн/кг), К- кількість кілограм ХФ при переробці 1т пестициду ТХАН;

Пв - розмір платежу за викид забруднюючих речовин у поверхневі територіальні, внутрішні морські води, а також підземні ґрунти:

Пв = ∑[Нbi•Млі + Кп•Нbi•Мпі]•Кт•Кінд;
 Пв = 6•0,2•113,6•2,97•10•1=3373,92 грн.

Сумарний економічний ефект від переробки 1т пестициду ТХАН складає:

 = 12964,47 - 47882 + 3373,93 + 3373,92 + 40960 + 3340 = 16030,32 грн.

Розрахунок сумарного економічного ефекту по пестициду Зеазин-50 і Атразин визначали за аналогічною методикою. Для пестициду Зеазин-50 сумарний економічний ефект склав 12770,31 грн.

У результаті переробки хлоровмісних пестицидів загальний ефект складе біля 600-760 тис. грн. При цьому звільняються близько 600 га земель, раніше зайнятих складами з пестицидами і їхніми санітарно-захисними зонами.

Таким чином, узагальнюючи вищевикладені дані, можна зробити такі висновки:

1. Підставою для раціонального розміщення блочно-модульної установки, з погляду екологічної безпеки, є: 1) ризик забруднення  навколишнього середовища пестицидами пов’язаний із транспортними аваріями при переміщенні небезпечних відходів до місця переробки; 2) економічні аспекти (транспортування небезпечних відходів).

2. Вперше з позицій єдиної природно-техногенної системи “регіон-хранилище пестицидів - блочно-модульна установка по їхній переробці” обґрунтована методика визначення раціональної організації переробки хлоровмісних пестицидів, що враховує складні взаємозв’язки між вартісними параметрами технології переробки, транспортування пестицидів до місця утилізації, ймовірності забруднення навколишнього середовища пестицидами в результаті транспортних аварій і величиною можливого збитку при цьому.

3. Визначено, що комплексна переробка хлоровмісних пестицидів повинна вироблятися на мобільних установках блочно-модульного типу (БМУ), а параметри такої переробки враховувати ймовірність забруднення навколишнього середовища пестицидами в результаті транспортних аварій при значенні цього показника в діапазоні Р = 10-7 – 10-4 аварій на 1 км переміщення пестицидів до місця переробки. При величині Р менше 10-7 параметри переробки пестицидів на БМУ не залежать від ймовірнісних характеристик транспортних аварій з негативними наслідками для навколишнього середовища і можуть визначатися без їхнього врахування. При значенні Р більш 10-4 переробка пестицидів повинна бути організована виключенням транспортної складової процесу, а БМУ повинна розміщатися в кожному складі (сховищі) з пестицидами, що вимагає переробки.

4. Встановлено, що для Подільського регіону, загальний економічний ефект і відвернений збиток від забруднення пестицидами навколишнього середовища в результаті їх переробки, може становити 600-760 тис. грн. При цьому звільнюється близько 600 га земель, раніше зайнятих під склади і санітарно-захисні зони.

5.5 Техніко-економічний аналіз існуючих мобільних систем термохімічного та плазмохімічного знешкодження непридатних ХЗЗР

5.5.1 Пересувний плазмотермічний комплекс для переробки непридатних і неопізнаних пестицидів та отрутохімікатів

Опис процесу плазмотермічної переробки непридатних і неопізнаних пестицидів і отрутохімікатів. На рис. 5.7 приведені результати плазмового термічного розкладання (ПТР) фунгіциду Імпакт. Як видно з рис. 5.7, у дослідженому діапазоні температур фунгіцид починає розкладатися при температурі 100ºС, з виділенням сажистого вуглецю, а шкідлива сполука NН4F повністю розкладається при температурі 100ºС з утворенням фтористого водню. Кількість фтористого водню зі збільшенням температури зростає (рис. 5.8). Оскільки в дослідженому діапазоні температур концентрація газоподібного фтористого водню набагато перевищує ГДК, то для його зв’язування гази, що відходять, пропускали через вапно (рис. 5.9). Як видно з рис. 5.9, при співвідношенні на 1 тонну Імпакта 0,4 тонни вапна в газоподібних продуктах, що відходять, повністю відсутній фтор, що утворить стійку сполуку CaF2.

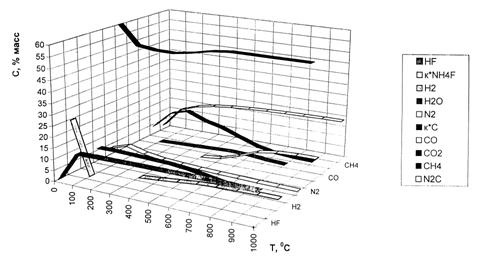

Рисунок 5.7 – Вплив температури на процес плазмового термічного розкладання (ПТР) Імпакта

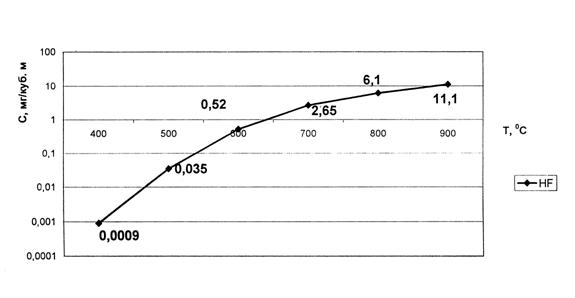

Рисунок 5.8 – Зміна вмісту НF у залежності від температури (ГДК = 1 мг/м3)

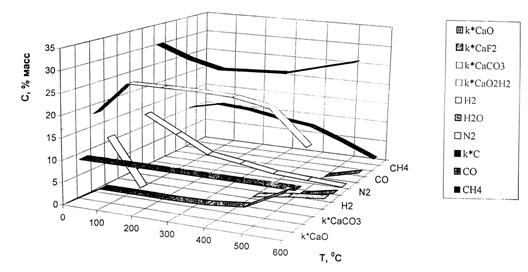

Рисунок 5.9 – Вплив температури на процес ПТР Імпакта у присутності СаО (на 1 т пестициду – 0,4 т СаО)

У відповідності з Європейським стандартом 17 BlmSchV концентрація НF у газах, що відходять, не повинна перевищувати 1 мг/м3. Розроблена ІНПП “Колорит” технологія забезпечує концентрацію зазначеної сполуки в газах, що відходять, не більш 0,52 мг/м3, що значно нижче ГДК. При застосуванні у якості плазмоутворюючого газу - повітря, істотних якісних змін у процесі ПТР не відбувається (рис. 5.10 і 5.11).

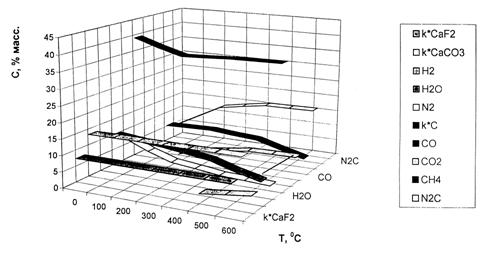

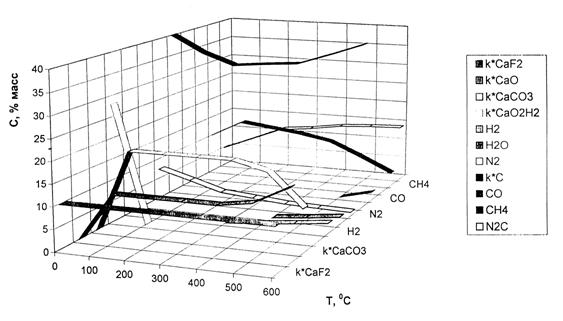

Рисунок 5.10 – Вплив температури на процес ПТР Імпакт і CaO (1 т пестициду, 0,4 т CaO і 15,4 м3 повітря) при плазмоутворюючому газі – повітрі

Якісний механізм плазмової переробки інших отрутохімікатов істотно не відрізняється від описаного вище. Для порівняння на рис. 5.12 приведені результати ПТР пестициду Толурона. Як видно з рис. 5.12 при ПТР Толурона виділяється НСl. За Європейськими нормами ГДК даної речовини не повинне перевищувати 10 мг/м3. На рис. 5.13 приведена залежність впливу температури ПТР Толурона на концентрацію НСl у газах, що відходять, звідки видно, що при температурі 500ºС концентрація НСl не перевищує значення ГДК, тому ПТР даного пестициду проводять при T < 500ºС. На рис. 5.14 приведені результати розрахунку ПТР Толурона при прокачуванні газів, що відходять, через шар вапна. Як випливає з рис. 5.14, НСl взаємодіє з кальцієм з утворенням хлорного вапна CaOCl2, що є цінним продуктом, застосовуваним для санітарної обробки побутових і виробничих об’єктів.

Попередні дослідження дозволили також встановити залежність впливу потужності плазмотрона на годинну продуктивність отрутохімікатів (рис. 5.15). Як видно з рис. 5.15, зі збільшенням потужності плазмотрону продуктивність процесу зростає майже лінійно. Однак витрати на виготовлення установок різної потужності не змінюються лінійно.

На підставі отриманих результатів, на прикладі переробки фунгіциду Імпакт, розроблена схема плазмової технології переробки отруйних сільськогосподарських відходів у плазмовому вертикальному реакторі закритого типу (ПВРЗТ), що реалізована у вигляді мобільного комплексу.

Пересувний плазмотермічний комплекс для переробки непридатних і неопізнаних пестицидів і отрутохімікатів. Пересувний плазмовий комплекс, далі “ППК Колорит” (рис. 5.16), призначений для утилізації (переробки) непридатних і неопізнаних пестицидів і отрутохімікатів, розташованих у різних місцях на території Вінницької області, у тому числі на старих польових складах, у зруйнованих приміщеннях і інших місцях, звідки їх транспортування небезпечно для здоров’я людей. Планова продуктивність комплексу складає 1000 т/рік.

“ППК Колорит” складається із шести вантажних автомобілів і двох причепів з розміщеним на них обладнанням, запасами дизельного палива, технічної води, видаткових матеріалів і кунгом для відпочинку вільного від вахти персоналу. Дизель-генератор 1 подає енергію на комплект електрообладнання 2, що включає силові перетворювачі, блоки підпалу й апаратуру керування процесом. Основний елемент комплексу 3 – реактор ПВРЗТ із установленими на ньому плазмотронами 4, здійснює термічне розкладання будь-яких отруйних речовин, що знаходяться як у рідкому, твердому, газоподібному стані, так і у вигляді паст, гелів, аерозолів, що подаються в реактор за допомогою системи завантаження 5.

Рисунок 5.11 – Вплив температури плазми на процес ПТР Імпакт і СаСО3 (1 т пестицидів, 0,4 т СаСО3 і 5 м3 повітря)

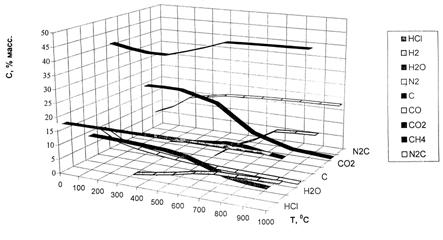

Рисунок 5.12 – Вплив температури на процес ПТР пестициду Толурона

Рисунок 5.13 – Вплив температури на концентрацію НСl

при ПТР Толурона

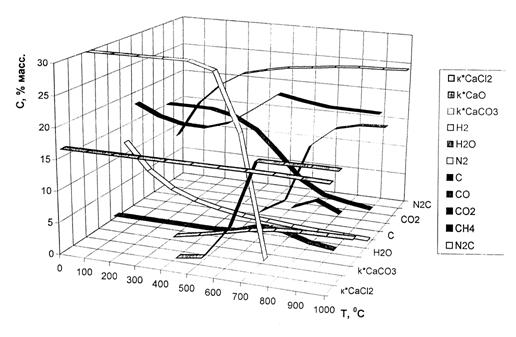

Рисунок 5.14 – Вплив температури ПТР Толурона в присутності СаO

Продукти розкладання отруйних речовин в атомарному вигляді разом з частками піровуглецю надходять через комплект з’єднувальних трубопроводів (умовно не показаний) у циклон і рукавний фільтр 6, потім проходять через колону адсорбції 7, заповнену вапняком, де відбувається утворення нешкідливих чи корисних для життєдіяльності людини речовин, наприклад, хлорного вапна. Оскільки в задачі роботи “ППК Колорит” не входить виробництво дезинфікуючих засобів, що строго відповідають стандартам і санітарним нормам, то отримані речовини можуть застосовуватися там, де потрібна їх значна кількість без особливих претензій до якості, наприклад, для санітарної обробки території тваринницьких господарств, проїздів до будівель, що знаходяться на карантині і т.п.

Рисунок 5.15 – Вплив потужності плазмотрону на годинну продуктивність установки з переробки отрутохімікатів

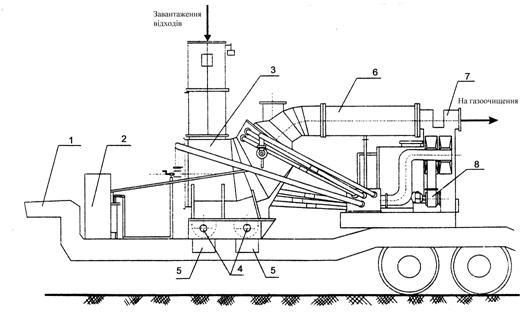

Далі в установці газоподібна фракція відкачується димосмоком 8, а корисні речовини по завершенні циклу переробки одиничної партії отрутохімікатів видаляються за допомогою системи вивантаження 9. Тверді компоненти також видаляються з реактора за допомогою системи 11. Завантаження вапна в колону абсорбції здійснюється системою 12, а газ, що залишився, що складається в основному з водню, метану і N2С, допалюється системою 13, перетворюючись у нешкідливі речовини.

Видаткові матеріали для очищення газів, що розклалися в реакторі, зберігаються в бункері 14. Керування роботою комплексу позмінно здійснює персонал, що складається з водіїв автомобілів (за сумісництвом) і операторів плазмової установки, розташованих у кунгі 15. Запас дизельного палива перевозиться в паливо-заправнику 16, а технічної води – у водній ємності 17, з’єднаній з установкою через систему охолодження оборотної води.

Отруйні речовини 19 вручну завантажуються одягненим у захисні костюми персоналом у ємності, що необхідні для кожного конкретного виду отрутохімікатів, звідки вони надходять у реактор. Електричні компоненти комплексу зв’язані комплектом міжблокових електричних кабелів (умовно не показані). Автомобілі у транспортному і по можливості у робочому стані покриваються збірно-розбірними тентами.

На всіх етапах переробки використовується переважно автоматика, а, тому запропонований процес має високу гнучкість і без великих витрат може бути перенастроєний під будь-який інший отрутохімікат, що переробляється .

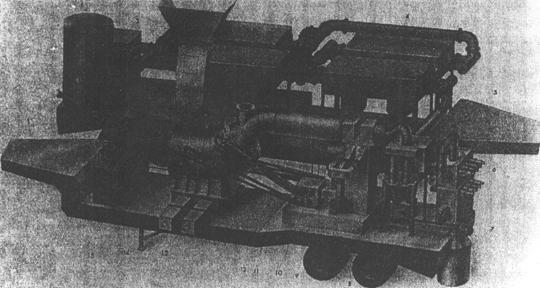

Рисунок 5.16 – Пересувний плазмовий комплекс для переробки непридатних і неопізнаних пестицидів і отрутохімікатів:

1 - пересувна електростанція (дизель-генератор); 2 - комплект електрообладнання; 3 - реактор ПВРЗТ; 4 - плазмотрони; 5 - система завантаження вихідної сировини; 6 - циклон і рукавний фільтр; 7 - колона адсорбції; 8 - димосмок; 9 - система вивантаження корисних речовин; 10 - система вивантаження твердого компонента з реактора; 11 - система вивантаження СаF2; 12 - система завантаження СаСО3; 13 - система допалювання газів, що відходять; 14 - бункер з витратними матеріалами; 15 - кунг для персоналу; 16 - паливозаправник; 17 - водна ємність; 18 - система охолодження оборотної води; 19 - отруйні речовини.

Використане обладнання і розрахунок основних техніко-економічних показників. Специфікація обладнання, як покупного, так і виробленого ТОВ ІНПП «Колорит», з вказанням його кількості, цін і підприємства-виробника наведена в таблиці 5.11. Загальна вартість комплексу з ПДВ складає 700850 дол. США, з них покупні машини вузли й агрегати коштують у сумі 294850 дол. США з ПДВ. До автотранспорту, що купується, не висуваються високі вимоги по пробігу, оскільки переїзди від одного місця переробки отрутохімікатів до іншого складають біля 10 % загального часу роботи. Кошторис витрат на створення комплексу ППК Колорит представлений у таблиці 5.12, а розшифровка статті витрат на матеріали й енергоносії – у таблиці 5.13.

У таблицях 5.14, 5.15 і 5.16 дані розрахунки собівартості утилізації 1кг отрутохімікатів при використанні пересувного плазмового комплексу “ППК Колорит”, розрахунки витрати дизельного палива при роботі установки на місці утилізації шкідливих речовин і також при переїздах комплексу по території області від одного місця їхнього збереження до іншого. Вартість утилізації 1 кг отрутохімікатів, включаючи ПДВ, складає 1,01 дол. США з урахуванням трипроцентного прибутку цього виробництва. Довжина маршруту пересування комплексу по території області між місцями утилізації отрутохімікатів умовно прийнята рівною 2000 км і може уточнюватися додатково на карті реального розташування шкідливих речовин у регіоні.

Таблиця 5.17 містить розрахунок річного фонду робочого часу комплексу при використанні вахтового методу роботи персоналу, що складає 4320 год.

Відомо, що середня вартість утилізації отруйних речовин по європейським мірках складає біля 5 дол. США за 1 кг, тоді витрати на переробку 13000 т отрутохімікатів обійшлися б Україні в 65 млн. дол. США (не враховуючи на придбання і монтаж обладнання). Використовуючи запропонований пересувний плазмовий комплекс вартість ліквідації непридатних і неопізнаних пестицидів й отрутохімікатів у масштабах країни коштувала б всього 13 830 850 дол. США включаючи витрати на виготовлення комплексу. Прибуток до оподатковування склала б більш 51 млн. дол. США, а вся процедура зайняла б 13 років. Капітальні витрати в сумі 700 850 дол. США (вартість комплексу) окупилися б після переробки перших 140 т отрутохімікатів, тобто через 1,7 місяця роботи або через 1,15 року після початку інвестування проекту (тривалість виготовлення обладнання підприємством ИНПП “Колорит” складе 12 місяців).



Таблиця 5.11 – Специфікація обладнання пересувного плазмового комплексу для утилізації 1000 т/рік пестицидів

№ п/п

Найменування

Основна технічна характеристика

Кіл.,

шт.

Ціна за од. з ПДВ, US$

Вартість з ПДВ, US$

Виробник

1

Автомобіль КрАЗ бортовий

Вантажоємність 14т

3

17000,00

51000,00

КрАЗ

2

Автомобіль КрАЗ паливозаправник

Ємність цистерни Юм3

1

25000,00

25000,00

КрАЗ

3

Автомобіль кунг

Спальних місць – 4

1

20000,00

20 000,00

КрАЗ

4

Автомобіль КрАЗ водовіз

Ємність цистерни 10 м3

1

20000,00

20 000,00

КрАЗ

5

Причіп

Довжина 8,1 м, вантажопідйомність 15 т

2

7125,00

14250,00

Ставропольск. завод

6

Кран-маніпулятор

Довжина стріли 7м, вантажопідйомність 0,3 т

2

12200,00

24400,00

Дрогобич. завод

7

Циклон №



1

3000,00

3000,00



8

Рукавний фільтр



1

2000,00

2000,00



9

Димосмок №6,3



1

1300,00

1300,00



10

Дизель-генератор

Потужність 730 кВА, напруга 0,4 кВ

1

122850,00

122850,00

ЕLТА, Словаччина

11

Компресор, з урахуванням резерву

Подача 200 л/хв., тиск 6 кг/см2

2

4000,00

8000,00

Полтавський завод

12

Насос водяник, з урахуванням резерву

Подача 200 л/хв., тиск 6 кг/см2

2

500,00

1000,00

ЕВАРА, Італія

13

Комплект шанцевих інструментів і

захисних костюмів

10 захисних костюмів, по 5 лопат, ломів

і відер

1

1 000,00

1 000,00

м. Луганськ

14

Системи пожежегасіння електроустановок

і хімічних пожеж АГС 7/2

Об’єм, що покривається, 65 м3

3

350,00

1 050,00

Росія



Усього покупних:







294850,00



15

Реактор ПВРЗТ

Продуктивність 1000 т/рік (300 кг/годину)

1

42 000,00

42 000,00

ІНПП "Колорит"

16

Плазмотрон, з урахуванням резерву

Потужність 250 кВт

4

39 000,00

156000,00

ІНПП "Колорит"

17

Система вивантаження твердих відходів



1

10000,00

10000,00

ІНПП "Колорит"

18

Система вивантаження корисних речовин



1

2000,00

2000,00

ІНПП "Колорит"

19

Система допалювання газів, що відходять



1

5000,00

5 000,00

ІНПП "Колорит"

20

Система охолодження оборотної води



1

1000,00

1000,00

ІНПП "Колорит"

21

Комплект електрообладнання

Потужність 250 кВт

1

163000,00

163000,00

ІНПП "Колорит"

22

Бункери для витратних матеріалів

Загальна ємність 5 м3

1

1000,00

1000,00

ІНПП "Колорит"

23

Колона абсорбції



1

12000,00

12000,00

ІНПП "Колорит"

24

Комплект міжблочних електричних кабелів

1

2000,00

2000,00

ІНПП "Колорит"

25

Комплект міжблочних трубопроводів



1

2000,00

2000,00

ІНПП "Колорит"

26

Газоводний пульт

5-ти канальний

1

5000,00

5000,00

ІНПП "Колорит"

27

ЗІП



1

5000,00

5000,00

ІНПП "Колорит"



Усього плазмового обладнання:







406000,00





Разом вартість комплексу:







700 850,00





Таблиця 5.12 –Кошторис витрат на створення пересувного плазмового комплексу

№ п/п

Найменування статей витрат

Вартість, US$

1

Фонд оплати праці (85 чол. х 12 міс. х 400 грн/чол.)

76504,78

2

Нарахування на зарплату 37,8 %

28918,81

3

Матеріали й енергоносії

154843,27

4

Покупні вузли, агрегати комплектуючі

294850,00

5

Командировочні

8000,00

6

Амортизаційні відрахування

5050,00

7

Інші прямі витрати

0,00

8

Накладні витрати, 18 %

102270,03



Усього власних витрат

670436,89

9

Послуги сторонніх організацій

10000,00



Собівартість

680436,89

10

Прибуток 3 %

20413,11



Усього з ПДВ

700850,00



У тому числі ПДВ 20 %

116 808,33



Усього без ПДВ

584041,67

Таблиця 5.13 – Калькуляція витрат на матеріали й енергоносії, необхідні для створення плазмового комплексу

№ п/п

Найменування

Кількість

Ціна за одиницю

з ПДВ, US$

Вартість із ПДВ, US$

1

Металопрокат в асортименті (нержавіючий лист, профіль), т

15,6

1200,00

18720,00

2

Вогнетривкі матеріали в асортименті, т

4,3

750,00

3225,00

3

Електротехнічні й електронні деталі в асортименті, шт.





74999,27

4

Кабельно-провідникова продукція в асортименті, т





25000,00

5

Зварювальні матеріали, кг

520,0

4,00

2080,00

6

Інструмент різальний і вимірювальний, шт.





25000,00

7

Гази промислові у балонах, шт.

28,0

5,50

154,00

8

Матеріали витратні і спеціальні, трубна й електротехнічна арматура, кг

260,0

10,00

2 600,00

9

Електроенергія, кВт*год

15000,0

0,20

3000,00

10

Газ природний, м3

1000,0

0,07

65,00



Усього:





154843,27

Таблиця 5.14 – Калькуляція собівартості утилізації 1 кг на пересувному комплексі продуктивністю 1000  т/рік отрутохімікатів

№ п/п

Найменування статей, витрат

Річна потреба

Вит-рата на 1 кг отруто-хіміка-тів

Ціна за од., з ПДВ, US$

Вартість на 1 кг отрутохімікатів з ПДВ, US$

1

Фонд оплати праці (10 чол. х 12 мес. Х 1000 грн/чіл.), US$

22 501,40

0,02



0,02

2

Нарахування на зарплату 37,8 %, US$

8505,53

0,01



0,01

3

Матеріали й енергоносії:











у т.ч. дизельне паливо, т

79,75

0,00

330,00

0,03



Вапняк, т

100,00

0,10

5,00

0,50



вода технічна, т

50,00

0,05

5,00

0,25

4

Амортизаційні відрахування, US$

104022,50

0,10



0,10

5

Авторський супровід, US$

20000,00

0,02



0,02

6

Інші прямі витрати, US$

0,00

0,00



0,00



Накладні витрати, 30 %, US$

46562,75

0,05



0,05



Собівартість, US$







0,98

7

Прибуток 3 %, US$







0,03



Усього з ПДВ, US$







1,01



У тому числі ПДВ 20 %, US$







0,17



Усього без ПДВ, US$







0,84

Примітка: курс НБУ 5,333 US$

Таблиця 5.15 – Розрахунок витрат дизельного палива на 1 годину роботи пересувного плазмового комплексу

Теплотво­рна здат­ність диз­палива

Витрата диз­палива на отримання.

1 кВт-год,

кг/год

Потуж-ність плазмо-трону, кВт

Кіл. пра­цюю­чих плаз­мот­ронів

Потужність допоміжних механізмів, кВт

Зага­льне спо­жи­вання елек­тро­енер­гії, кВт-год

Витрата дизпа­лива,

кг/год

без врахування ККД

з врахуванням ККД (40 %)

4.27?104 кДж/кг

8.43?

10-2

3.37?

10-2

250

2

12

512

17,27

Таблиця 5.16 – Розрахунок витрати дизельного палива на пересування комплексу по території області з урахуванням втрат на обігрів персоналу узимку

Загальна довжина маршруту руху комплексу по області, км

Витрата палива,

л на 100 км

Кількість автомобілів, шт

Витрата палива на обігрів узимку, л/шт

Загальне споживання дизпалива комплексом за рік, т

2000

45

6

100

5

Таблиця 5.17 – Розрахунок річного фонду робочого часу пересувного плазмового комплексу

Загальна кількість робочих днів у році

Втрати на переїзди, днів

Число робочих змін у добі

Трива-лість зміни,

годин

Річний фонд робочого часу, годин

300

30

2

8

4320

Пересувний плазмовий комплекс дозволяє ефективно переробляти будь-які отрутохімікати з мінімальним впливом на навколишнє середовище прямо в місцях їхнього нинішнього збереження – на старих польових складах, у зруйнованих приміщеннях і інших місцях, звідки їх транспортування небезпечне для здоров'я людей.

Планова продуктивність комплексу складає 1000 т/рік (230 кг/годину).

Вартість утилізації 1 кг отрутохімікатів дорівнює 1,01 дол. США з ПДВ. що в 5 разів менше середньоєвропейської.

Капітальні витрати на виготовлення та орієнтовна вартість – 700850 дол. США.

Термін виготовлення – 12 місяців з дати початку фінансування.

Виробник – ТОВ ІНПП “Колорит”.

Термін окупності – 1,7 місяця.

5.5.2 Пересувна установка спалювання промислових і побутових відходів, у тому числі радіоактивних

Розроблена, виготовлена і випробувана установка спалювання промислових і побутових відходів, у тому числі радіоактивних, продуктивністю 500 кг/годину. Коефіцієнт очищення димових газів по радіоактивним аерозолям – 105-106. Проведено проектні проробки пересувної і стаціонарної установок спалювання продуктивністю 50 і 10 кг/год (рис. 5.17).

Свідоцтво про реєстрацію ЛР№020958 від 06.02.95.

Використання установок для компактування методом спалювання твердих органічних радіоактивних відходів (ТОРО), що дозволяють скоротити їх обсяг у 20 – 100 разів, досить широко відомо як у нашій країні, так і за кордоном. Однак масштаби аварії на ЧАЕС поставили задачу створення пересувної установки продуктивністю до 0,5 т/годину, що в 5 – 10 разів перевищує продуктивність відомих діючих установок, у тому числі стаціонарних, що спалюють радіоактивні відходи.

Установка призначена для спалювання мастил, кори дерев, гуми, соломи, будматеріалів з деревини, відходів деревообробного виробництва, картону, паперу, промасленого ганчір’я і т.п. у місцях їх тимчасового збереження.

Пропонована пересувна установка спалювання ТОРО являє собою комплекс взаємозв’язаного обладнання, змонтованого на стандартній автоплатформі – пересувному модулі. Установка виконана в автономному варіанті. Охолоджуючий агент – атмосферне повітря. Апарати повітряного охолодження димових газів монтують на автоплатформі. На основній автоплатформі розташовано вузол спалювання відходів, вузол рекуперації, система газоочищення (СГО) і вузол керування і контролю (рис. 5.17).

Центральний вузол модуля – піч спалювання відходів. Аналіз як вітчизняної, так і закордонної науково-технічної і патентної літератури показав, що як топковий пристрій в установках спалювання ТОРО використовують одно- і двокамерні печі, що працюють на газоподібному чи рідкому паливі.

Найбільше поширення одержали двокамерні печі, у яких застосування піролізу ТОРО на першій стадії спалювання при температурі 400 - 600 °С дозволяє одержати майже весь зольний залишок у першій камері, різко зменшує віднесення золи з димовими газами. Це призводить до збільшення габаритів вузла спалювання, що утрудняє практичну реалізацію їх стосовно до пересувних установок.

У літературі згадуються пересувні установки спалювання ТОРО (США, ФРН та ін.), однак опис конструкції печей, що застосовуються у цих установках, відсутній.

Відомі одно-двокамерні печі продуктивністю від 0,4 до 100 кг/годину. Перед авторами була поставлена задача створення установки продуктивністю до 0,5 т/годину. Розрахунки показали, що двокамерна піч такої продуктивності має масу і габарити, що не відповідають вимогам транспортних служб, що висуваються до пересувних установок.

Була розроблена конструкція шарової циклонної печі, що складається з двох зон (спалювання і допалювання), об’єднаних в одному корпусі.

Корпус печі має циліндричну форму, виконаний з нержавіючої сталі і всередині футерований легким жаростійким матеріалом. Температура в зоні спалювання 900 – 1000 °С, у зоні допалювання 1000 – 1200 °С.

Завантаження печі здійснюють через каскадно-лотковий рукав плавних контурів. Використання такого пристрою дозволяє безупинно подавати відходи на колосники печі в міру їх згорання. Також можна використовувати спеціальний шлюз.

Рисунок 5.17 – Пересувна установка спалювання ТОРО:

1 – напівпричіп; 2 – конденсатор; 3 – газодувка; 4 – апарат повітряного охолодження; 5 – блок циклонів; 6 – фільтр; 7 – контейнер; 8 – рекуператор; 9 – система подачі води; 10 – розподільник повітря; 11 – димохід;  12 – піч; 13 – контейнер для золи; 14 – пульт; 15 – система подачі палива на розпал

У нижній частині обох зон є поворотні колосникові ґрати провального типу, з’єднані з вузлом золовидалення. Вузол обладнаний двома шнековими механізмами з електроприводами, що дозволяють виводити золу за габарити печі і вивантажувати її в контейнери для наступного відправлення на імобілізацію.

Обидві зони печі обладнані форсунками подачі рідкого палива на розпал печі і підтримку в ній заданої температури.

Система подачі повітря на горіння включає вентилятор, повітророзподільник і повітроводи із шиберами. Для забезпечення рівномірного горіння подачу повітря в піч здійснюють позонно.

Повітря на допал у піч подають через орієнтовані сопла, що дозволяє збільшити час контакту виносних із зони спалювання часток і зменшити віднесення золи з вихідними димовими газами.

Рисунок 5.18 – Піч спалювання відходів:

1 – трейлер; 2 – щит керування; 3 – піч; 4 – вивантаження золи; 5 – контейнер золи; 6 – газохід; 7 – рекуператор; 8 – вентилятор піддуву

Тепловий розрахунок топкового простору печі, виконаний по нормативному методу для різного ступеня вологості палива, показав, що використання рекуператора в схемі вузла спалювання для попереднього нагрівання вихідними газами вхідного повітря на горіння дозволяє проводити процес спалювання деяких видів відходів без “підсвічування”, а рідке паливо застосовувати тільки під час розпалу і виходу установки на стаціонарний режим роботи.

Температура горіння при цьому навіть для відходів з вологістю 50 - 70% складає близько 1100°С, що цілком достатньо для ефективного процесу горіння ТОРО, включаючи смолисті речовини.

При розрахунку топкового простору теплонапругу топки прийнято рівною 300 х 103ккал/(м3годину). Це дозволило при коефіцієнті надлишку повітря на горіння 1,3 - 1,5 забезпечити необхідну газодинамічні умови в топці, повністю використовувати її робочий простір, уникнути застійних зон, знизити швидкості потоків газів і зменшити винесення золи.

Усі вузли модуля спалювання були виготовлені та змонтовані на трейлері (рис. 5.19) і пройшли випробування, результати яких підтвердили очікувані характеристики роботи установки.

Важливою складовою частиною модуля спалювання є система очищення димових газів.

З огляду на специфіку експлуатації пересувної установки, необхідно брати до уваги ряд особливих вимог, яким повинна задовольняти система газоочищення. Насамперед, вона повинна бути по можливості простою, надійною і працюючою за будь-яких погодних умов. Встановлені в ній апарати повинні бути компактні і стійкі до вібрації.

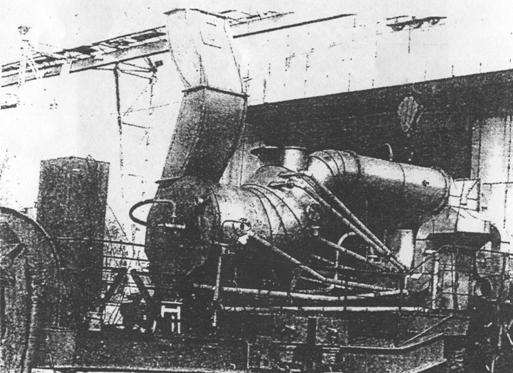

Рисунок 5.19 – Установка спалювання

Надзвичайно важливо, щоб фільтруючі елементи апаратів попереднього очищення димових газів, на які приходиться основне навантаження по видаленню пилу, можна було легко регенерувати.

У цілому система газоочищення повинна складатися з мінімального необхідного числа апаратів, що будуть забезпечувати необхідний ступінь очищення газів, і не повинна мати апарати мокрого очищення.

Система газоочищення мобільної установки спалювання відходів включає два основних ступені: ступінь попереднього очищення димових газів, що складається з циклона і регенеруючого металотканинного фільтра і ступінь остаточного очищення газу – високоефективний скловолокнистий аерозольний фільтр.

У процесі спалювання відходів димових газів, що утворяться, попередньо охолоджують у рекуператорі, потім вони проходять циклон, у якому видаляються грубодисперсні частки аерозолів (понад 5 мкм). Подальше очищення димових газів від дрібних часток аерозолів (близько   1 мкм) відбувається в регенеручому металотканинному фільтрі. Після досягнення певного аеродинамічного опору роблять регенерацію металотканинного фільтра за допомогою електромагнітного ударного пристрою. Накопичений на фільтр-елементі пил скидають у збірник пилу.

Остаточне очищення димових газів від аерозолів здійснюють за допомогою високоефективного скловолоконного фільтра. Відпрацьований фільтр піддають регенерації шляхом промивання його розчином або поміщають у контейнер і направляють на поховання.

Накопичений в збірниках пил (попіл) з циклона і металотканинного фільтра направляють на цементування і наступне поховання.

Нижче приведена технічна характеристика системи газоочищення:

продуктивність по газу, м3/год                                            2500
вологість газу, %                                                                           близько 100

температура газу на вході системи газоочищення, °С                  до 300

температура газу на виході системи газоочищення, °С      до 150

температура газу перед газодувкою, °С                              не вище 30

коефіцієнт очищення системи газоочищення                      10-106

по радіоактивних аерозолях

аеродинамічний опір системи газоочищення до                 10 кПа

(до 1000 мм вод ст.)

Описана установка виконана в автономному варіанті. Охолоджувальний агент - атмосферне повітря.

Апарати повітряного охолодження димових газів мають значно більші розміри, ніж апарати з водяним охолодженням. Коли можливе підведення до установки води, доцільно використовувати апарати водного охолодження. У цьому випадку все обладнання розміщується на одній авто платформі.

На основі досвіду розробки і випробувань пересувної установки спалювання продуктивністю 500 кг/годину були зроблені проектні розробки аналогічних установок на меншу продуктивність, 50 і 10 кг/годину. Передбачені варіанти їх експлуатації як у мобільному, так і в стаціонарному вигляді.

Параметри установки:

-                продуктивність по відходах, що спалюються, кг/годину – до 50;

-                 паливо для розпалу печі – гас, паливо для котельні;

-                температура в печі, °С – до 1200;

-                температура газів на виході з установки, °С – до 40;

-                ступінь очищення газів від радіонуклідів – 105-106;

-                віднесення твердих аерозолів, мг/м3 – <0,5;

-                витрата води на охолодження газів, м3/год – до 5;

-                споживана потужність, кВт – до 10;

-                конструкційний матеріал – сталь 12Х18Н10Т;

-                габарити: при лінійному розташуванні, м – 6x3x1,8; при змішаному розташуванні, м – 5x3x1,8;

-                маса обладнання установки, кг – до 2000

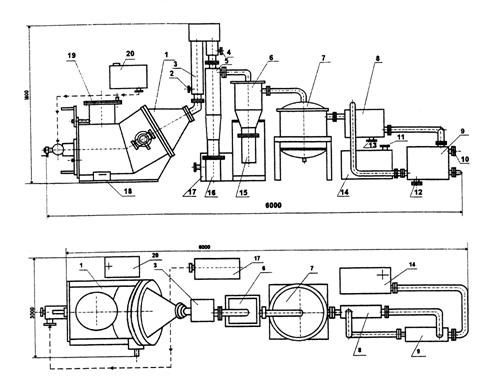

Рисунок 5.21 – Схема установки (вид збоку і вид зверху):

1 – піч; 2, 13 – підведення води: 3 – холодильник; 4, 10 – виведення води;     5 – циклон; 6 – фільтр МТФ; 7 – фільтр “Фартос”; 8 – холодильник; 9 – конденсатор; 11 –  вихід газу; 12 – відвід конденсата; 14 - димосмок; 15, 16, 18 – попілозбірник; 17 – повітродувка; 19 – шлюз завантаження; 20 – паливний бак

Застосування установок дозволяє значно поліпшити екологічний стан навколишнього середовища шляхом знищення сміття, побутових і промислових відходів у місцях їхнього скупчення без екологічно шкідливих наслідків.

Основні відмінності даної розробки від вітчизняних і закордонних аналогів: більш висока продуктивність при даних габаритах (у 2 – 10 разів), компактність, відсутність водоохолоджуваного кожуха, високий ступінь очищення димових газів.

Виготовлена і випробувана установка спалювання відходів продуктивністю 500 кг/годину.

Коефіцієнт очищення димових газів по радіоактивним аерозолям –  105- 106.

Проведено проектні розробки пересувної і стаціонарної установок спалювання продуктивністю 50 і 10 кг/годину.

5.5.3 Пересувна установка знешкодження промислових і побутових відходів термічним аерозольним нанокаталізом

Найбільшу ефективність мають каталітичні методи знешкодження. Технологія аерозольного нанокаталізу показала високу ефективність в питаннях переробки і знешкодження цілого ряду промислових відходів. Навіть при переробці хлорвмістовних речовин (вінілхорид, пестициди, що отруюють речовини, медпрепкрати і інше) в продуктах реакції зміст не тільки СО; NOх; SOх, але і супертоксикантів: діоксинів і дифуранів знаходиться на рівні істотно нижче за нормативні показники передових країн.

Це обумовлено особливостями щодо нового наукового і перспективного для промислової практики напряму - аерозольного нанокаталізу.

Технологія заснована на використовуванні тільки дрібнодисперсних каталітично активних речовин (без носія) механохімактивуючих in situ рухомою насадкою. У зоні реакції відбувається синтез наночасток (розміри 8-100 нм), підтримка їх високої реакційної здатності і стабільності. Швидкість хімічної реакції з розрахунку на масу каталізатора в 10 разів вища, ніж при традиційному каталізаторі на носії. Концентрація каталізатора в зоні реакції достатня 4-10 г/м3 реакційного об’єму. Рухомий потік дрібнодисперсних каталітично активних частинок імітує в зоні реакції квазіструктуру каталізатора і забезпечує однаковий доступ до поверхні. Це дозволяє вирішити найважливішу для каталізу задачу отримання оптимальної поверхні і активності каталізатора. Аерозольна технологія виключає відкладення на поверхні каталізатора солей і коксу. Можливе в одному реакторі з єдиним каталізатором створення багатозонного реактора з окислювальними і відновними зонами, що чергуються.

У сукупності це забезпечує створення екологічно довершених і економічно ефективних технологій для переробки різноманітних відходів з отриманням термодинамічно стійких продуктів природного складу.

При системних дослідженнях визначені каталітично активні системи що не містять благородних металів на основі твердих оксидів і їх сумішей. Для реалізації технології рекомендується каталізатор, який має достатню активність в процесах глибокого окислення широкого спектру органічних компонентів відходів, доступний, малотоксичний, термостійкий. Такими якостями володіє для багатьох процесів знешкодження Fe2O3.

У експериментальних дослідженнях і досвідчених випробуваннях знешкодженню піддавалися (більше 100 систем) реальні промислові відходи, індивідуальні компоненти, модельні суміші і деякі пестициди. Для виключення наявності в потоках кислих газів, що відходять, при знешкодженні безпосередньо в зону каталізу вводиться лужний агент (кальцинована сода, крейда, вапно і ін.) з певним надлишком. При цьому кислі гази переводяться в тверді нейтральні солі природного стану: хлориди, сульфати і фосфати. Ступінь перетворення органічного вуглецю до діоксиду досягає 99,99 %. Вміст при цьому монооксиду вуглецю в газах, що відходять, не перевищує 20 мг/м3. Дослідження показали що, технологія аерозольного каталізу дозволяє знешкоджувати багатокомпонентні рідкі (включаючи воду, смоли, солі) і тверді високотоксичні органічні відходи, зокрема пестициди з використанням як каталізаторів  контактів, що не містять благородних металів.

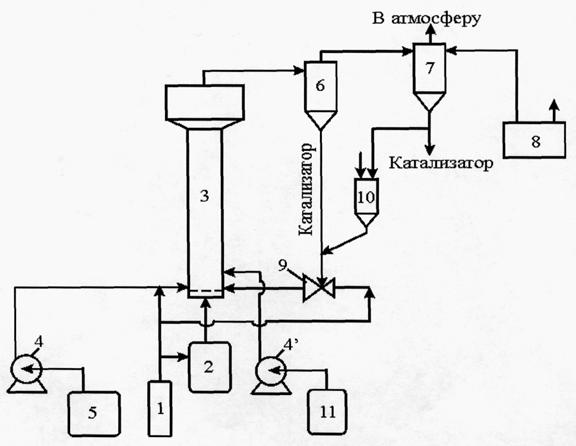

Одним з варіантів пропонованої технології для знешкодження щодо невеликих кількостей рідких відходів як органічних, так і неорганічних речовин і їх сумішей може бути пересувна установка. Продуктивність установки по знешкоджуваних відходах пропонується до 600 т/год. Температура процесу 550-600°С. Ожижаючим і окисляючим агентом є повітря. Основні вузли установки:

-         пусковий;

-         підготовка і дозування відходів;

-         каталітичний реактор;

-         введення і дозування каталізатора;

-         рецикл каталізатора;

-         пилеочистка газів, що відходять;

-         пульт управління.

Технологічне обладнання компонується стаціонарно (у транспортному і робочому стані), разом з кабіною щита КІПіА і розподільним щитом електроживлення.

Установка розташовується на автопричепі. Пропонована технологія дозволить:

-         використовувати енергетичний потенціал відходів;

-         понизити температуру процесу до 500-600°С;

-         підвищити сангігієнічну ефективність до 99,5%;

-         знешкоджувати відходи різної калорійності;

-         виключити витрату додаткового палива для відходів з калорійністю 3,5 МДж/кг і вище;

-         понизити витрату додаткового палива в 3-30 разів при калорійності
відходів менше 3,5 МДж/кг;

-         знешкоджувати відходи безпосередньо в місцях їх скупчення і навіть в польових умовах.

У Швеції спільно з фірмою “Кататор” розроблена, виготовлена і змонтована демонстраційна установка знешкодження рідких відходів продуктивністю до 80 кг/година. Проведені випробування підтвердили перспективність технології.

Пересувна установка знешкодження рідких відходів створена на підприємстві ОКБ “Мінерал” (р. Щекино, Росія) за проектом МТО-1.

Установка призначалася для знешкодження рідких відходів без прив'язки до конкретного виробництва. Причому для відходів, що не містять гетероатомів в структурі молекули компонентів. Продуктивність установки складає до 25 кг/година.

До складу установки входять блоки, які за своїм функціональним призначенням розподіляються таким чином:

1)  технологічний блок;

2)           блок управління;

3)           блок енергозабезпечення;

4)           допоміжний блок.

До складу технологічного блоку входить таке обладнання: пусковий каталітичний підігрівач, каталітичний реактор, циклон, фільтри, бункер для каталізатора, місткість для води, місткості для диз. палива, ежектор.

Блок управління є основним робочим місцем оператора установки і включає щит контролю і управління процесом, прилади для аналітичного контролю.

Блок енергозабезпечення є силовою енергоустановкою, призначеною для забезпечення електроенергією технологічного обладнання, обладнання системи управління і освітлення. Для забезпечення установки електроенергією передбачається два варіанти:

-         від пересувної електросилової установки;

-         по тимчасовій схемі від джерела енергопостачання Замовника.

До обладнання допоміжного блока відноситься: засоби для транспортування автотранспортних причепів (тягач), автобус для доставки до місця роботи обслуговуючого персоналу, автомайстерня для виконання ремонтних робіт на установці.

Проектом передбачена експлуатація пересувної установки у весняно-осінню пору року.

Основним апаратом установки знешкодження є каталітичний реактор з неіржавіючої сталі діаметром 200 мм і заввишки 3 м. Як каталітична система використовує дрібнодисперсний залізооксидний каталізатор. Він трасує через псевдозріджений шар інерта з діаметром частинок 1,25 мм.

Окисляючим і псевдозріджуючим агентом в процесі знешкодження служить повітря. Процес проводиться при температурі 500-600°С.

При знешкодженні відходів калорійністю нижче 3,5 МДж/кг для підтримки температури процесу передбачена подача дизельного палива в реактор з баків, розташованих під платформою.

У разі знешкодження відходів калорійністю вище 3,5 МДж/кг в реактор подається вода з місткості.

Для розігрівання реактора до робочої температури можна використовувати топку, ТЕНи, каталітичну систему або поєднання

При нормальному режимі реакційні гази після реактора поступають в циклон для виділення каталізатора і повернення його систему. Потім гази поступають у фільтр для доочистки. Після фільтру гази викидаються в атмосферу на висоті 5 м від платформи. Гази мають екологічно чистий склад.

На стаціонарній дослідній установці відпрацьовані варіанти пуску і експлуатації установок аерозольного каталізу.

В результаті експериментів визначені: конструкція і місце введення розігрівального пристрою, дозволяючи скоротити час розігрівання реактора до 3-4 годин.

Розроблений робочий проект варіанту з апаратурним оформленням, який забезпечить знешкодження складних азот- і хлорвмісних відходів. При знешкодженні промислових азотвмісних відходів для виключення викиду токсичних паливних оксидів азоту в реакторі рекомендується організувати окислювально-відновний режим. Знешкодження хлорвмісних відходів вимагає введення лужного реагенту безпосередньо в зону реакції.

Продуктивність установки збільшена до 200 кг/ч відходів.

Таблиця 5.18 – Основні техніко-економічні показники пересувної установки каталітичного знешкодження рідких відходів

Найменування показників

Показники

варіант I калорійні відходи

варіант II розбавлені відходи

Потужність установки,

кг/годину

т/рік

180

461,7

400

1026,0

Використовувані реагенти:





- при знешкодженні відходів, що не містять галоїди

вода

дизельне паливо

- при знешкодженні галоїдовмістовних відходів

вуглекислий кальцій

-

- при знешкодженні відходів, що містять азот

дизельне паливо

дизельне паливо

Капітальні витрати на будівництво, всього по курсу дол.

зокрема    будівельно-монтажні роботи, тис. дол. США

890,56

106,92

Чисельність обслуговуючого персоналу, чол.



17

Річні       експлуатаційні витрати, тис. дол. США

132,3

118,5

витрати з розрахунку на 1 тонну високотоксичних відходів, дол. США

287,0

116,0

Ціна реалізації послуг з розрахунку на 1 тонну знешкоджуваних відходів (рентабельність 30%), дол. США

1) 373,0

2) 500,0

3) 1000

4) 2000

1) 150,0

2) 201,1

3) 402,0

4) 804,3

Чистий    річний    прибуток   з урахуванням   амортизаційних  відрахувань, тис. дол. США

1) 94,4

2)123,8

3)   239,0

4) 469,9

1) 91,1

2) 102,9

3) 149,3

4) 242,2

Таблиця 5.19 – Кошторис річних експлуатаційних витрат по пересувній установці каталітичного знешкодження високотоксичних відходів

п/п

Найменування

Од. вим.

Ціна

дол. США

Варіант 1

Калорійні відходи.

Варіант 2

Розбавлені відходи

Річні видат.


Сума, дол.

США

Річні видат.

Сума, дол.

США

1

Потужність  установки,   виходячи з   часу   роботи 5130 год/рік

кг/год

т/год





180,0

461,7

400,0

1026,00

I

Допоміжні       матеріали













1

Вуглекислий кальцій

т

43,0

92,34

3970,62

-

-

2

Каталізатор Fe2Ch

т

850

23,09

19626,50

0,03

25,50

3

Інерт (пісок, скляні кульки або ін.)

кг

0,45

0,83

0,38

0,78

0,35



Разом по I статті







23597,50



25,85

ІІ

Енергетичні витрати













1

Електроенергія

кВт-г

39,0

148,67

5798,13

143,64

5601,96

2

Дизпаливо

ГОСТ305-82

т

200,0

16,30

3260,0

66,48

13296,0

3

Охолоджуюча вода

т. м3

103,6

0,74

76,66

_

_

4

Зріджений газ

(пропан-бутан)

т

320,0

0,05

16,0

0,05

16,0



Разом по II статті







9150,79



18913,96

III

Зарплата основних робітників з нарахуваннями

дол./ рік





8792



8792

IV

Витрати на зміст і експлуат. установки

дол./ рік



20789,8

20789,8

V

Інші накладні і невраховані витрати

дол./ рік



3293,5

3293,5



Разом по пп. I-V

дол./ рік



65623,6

51815,1

VI

Амортизаційні    відрахування

дол./ рік



66703,7

66703,7



Річні          експлуатаційні витрати

дол./ рік



132327,3

118518,8



Те ж з розрахунку на 1т відходів

дол..



287

116



















Таблиця 5.20 – Капіталовкладення по видах витрат і главах зведеного кошторисного розрахунку

п/п

Найменування

Кошторисна вартість, тис.дол.

Загальна кошторисна вартість,

тис. дол.

Буд. роб.

Монтаж. Роб.

облад­нання

інших витрат



А. Базисна кошторисна вартість будівництва

1

Основні об’єкти будівництва. Пересувна установка каталітичного знешкодження рідких відходів

3,33

8,94

24,53

1,2

38,00

2

Тимчасові будівлі і споруди

0,12

0,32

0,44

3

Інші роботи і витрати

0,043

0,12

52,73

52,893

4

Авторський нагляд

0,146

0,146

5

6

7

8

Проектні роботи

Разом по розділу 2-12 Непередбачені витрати Всього по розділу А:

3,43 0,103

3,53

9,38 0,277 9,66

24,53 0,736 25,26

29,34

83,42 2,5 82,92

29,34 120,76 3,616

124,37



Б. Засоби на компенсацію витрат, пов’язаних з ринковими умовами будівництва

1.

Обов'язкові відрахування, збори і платежі

2,97

2,97

2.

Резервний і

компенсаційний фонд замовника на покриття додаткових витрат, що виникли у зв'язку із зростанням цін, тарифів, і при уточненні вартості робіт прямим рахунком

93,34

93,34

3

Всього по розділу б (1-2):

96,31

96,31

4

Всього по зведеному кошторисному розрахунку (А+Б):

3,53

9,66

25,26

179,23

220,68

5

Крім того: Вартість устаткування за ринковими цінами

148,02

148,02



Вартість устаткування і матеріалів, придбаних по імпорту, дол. США

207

267.214

494.214

6

Загальна вартість з імпортною поставкою і вартістю устаткування за ринковими цінами, дол. США

3,53

216,67

488,13

182,23

890,56

Рисунок 5.22 – Пересувна установка знешкодження промислових і побутових відходів термічним аерозольним нанокаталізом:

1 – компресор; 2 – пусковий підігрівач; 3 – реактор; 4 – насос для подачі відходів; 4' – насос для подачі додаткового палива; 5 – місткість відходів; 6 – циклон; 7 – рукавний фільтр; 8 – система автоматичної регенерації; 9 – ежектор; 10 – збірник каталізатора; 11 – місткість додаткового палива.



ВИСНОВКИ

1. Згідно статистичної звітності накопичені у Вінницькій області непридатні ХЗЗР можна розділити на дві групи: 1 група ПП, які не містять важких металів; 2 група ПП, які містять важкі метали. В результаті проведених експериментальних досліджень було з’ясовано, що для реалізації етапу проектування дослідно-промислового устаткування обладнання для знешкодження непридатних пестицидів ХЗЗР, накопичених у Вінницькій області необхідно застосувати технологічну схему, яка передбачає використання одночасно двох методів знезараження непридатних пестицидних препаратів. На основі проведеного комплексного еколого-економічного аналізу відомих методів деструкції ХЗЗР, до 1 групи  ПП можна застосувати термічний метод знешкодження, а до 2 групи ПП можна застосувати реагентний метод знешкодження. В результаті застосування термічного методу отримані продукти деструкції будуть повністю безпечні для навколишнього середовища, а продукти, отримані в результаті використання реагентного методу потрібно або додатково іммобілізувати з використанням полімерних та природних іммобілізуючих матеріалів з метою їх безпечного і довготривалого зберігання у місцях розташування, або використати у технологічному процесі металургійного виробництва. Оскільки серед накопичених ХЗЗР в результаті їх недбалого зберігання є велика частка неопізнаних або у вигляді суміші декількох різних ПП, то перед їх знешкодженням з метою забезпечення необхідного рівня екологічної безпеки необхідно обов’язково провести ідентифікацію (хімічний аналіз) на вміст важких металів.

2. Проаналізувавши технологію знищення пестицидів методом багатоконтурного піролізу з каталітичним допалюванням вихідних газів, запропоновану приватною фірмою ТОВ “Елга”, м. Шостка Сумської області, яка має Державну ліцензію на утилізацію пестицидів, підтверджену фахівцями інституту “Екогігієни і токсикології ім. Л.І.Медведя”, нами з’ясовано, що дана технологія може бути застосована тільки до ПП 1 групи, що не містять важких металів. Для 2 групи ПП, які містять важкі метали, зокрема, ртуть, дана технологія не може забезпечити екологічно чисте знешкодження. Отже, Державні ліцензії на утилізацію ХЗЗР можуть видаватися на екологічно безпечне знешкодження тільки конкретного (встановленого) виду пестицидного препарату або групи препаратів на основі попередньої їх ідентифікації та результатів проведених експериментальних досліджень продуктів розкладу.

3. Для подальшого проектування дослідно-промислового устаткування для знешкодження непридатних ХЗЗР потрібно вирішити організаційно-правові проблеми, а саме: що доцільніше застосовувати – стаціонарний чи пересувний (мобільний) комплекс. Якщо стаціонарний, то необхідно на обласному і місцевому рівні визначитись з місцем його розташування. При цьому, виходячи із техніко-економічного обґрунтування, доцільно такий мінізавод розташувати поблизу Джуринського отрутомогильника, де зберігається понад 1100 тонн неопізнаних сумішей пестицидних препаратів. Проте це вимагає офіційного рішення про відведення земельної ділянки з боку обласних та місцевих органів. Якщо це питання не можна вирішити на вказаних державних рівнях, то в цьому разі необхідно приступати до проектування пересувного комплексу по знешкодженню непридатних ПП, яке передбачає вирішення питання визначення проектуючої організації та підприємства-виробника,  що має виготовити, налагодити та обслуговувати його в процесі експлуатації. В якості українських організацій-проектувальників стаціонарного комплекса пропонуються: Дніпропетровський науково-промисловий комплекс “Екопрон” – екологічне проектування та налагодження. Директор - Меллер В.Я.; Харківське ВАТ “Укрдицемент”, директор Копелиович В.М., Київський ВАТ “Завод “Ленінська кузня”; харківська фірма “Титр”, директор Тимій П.А., а пересувного комплекса: ТОВ Сєвєродонецький науково-технічний центр “Хіммодерн”, директор Глікін М.А.; Дніпропетровський ТОВ ІНПП “Колорит” та ін. При цьому є попередня домовленість на проектування дослідно-промислового зразка устаткування для знешкодження непридатних ХЗЗР є з Дніпропетровським НПК “Екопрон” за участю Південного машинобудівного заводу ім.Макарова (його філіалу “100 завод”), а також фахівців-хіміків кафедри органічної хімії Українського державного хіміко-технологічного університету і кафедри хімії та екологічної безпеки Вінницького національного технічного університету.
  4. Оскільки в Україні є організації, які вже сьогодні виробляють подібні пересувні  комплекси, то щоб зменшити витрати на проектування, доцільно закупити комплект такого обладнання, який розрахований на знешкодження понад 2000 тонн непридатних ХЗЗР Вінницької області, зокрема на умовах лізингу.
  5. Для знешкодження 2 групи ПП, що містять токсичні важкі метали, необхідно додатково спроектувати комплект обладнання для реагентної їх переробки. Вторинні продукти, отримані в результаті реагентної переробки, небхідно піддати імобілізації з використанням, наприклад, полімерних зв’язуючих матеріалів.

Отже, впровадження запропонованої комплексної технології дасть можливість уникнути довготривалого зберігання великої кількості непридатних ХЗЗР, що пов’язане з великими енерго- та ресурсовитратами і не завжди забезпечує необхідний ступінь екологічної безпеки у місцях їх розташування та зменшить екологічний ризик для населення Подільського регіону.



ЛІТЕРАТУРА

1.     Петрук В.Г., Яворська О.Г., Васильківський І.В., Ранський А.П., Петрук Г.Д. та інші. Сучасні екологічно чисті технології знезараження непридатних пестицидів / Під ред. проф. Петрука В.Г. - Вінниця: «УНІВЕРСУМ-Вінниця», 2003. - 253с.

2.     Пат. 34805 А Україна, МКВ В 09 В 3/00. Спосіб переробки високотоксичних речовин / А.П.Ранський, О.Г Панасюк, Л.Н.Шебітченко, О.В.Побірченко (О.В.Гайдідей) та ін. (Україна), № 99073882; Заявл.08.07.99; Опубл.15.03..0 1.; Бюл. №22.

3.     Пат. 34806 А Україна, МКВ В 09 В 3/00. Спосіб переробки високотоксичних речовин / А.П.Ранський, О.Г.Панасюк, М.Ф.Ткачук, О.В.Побірченко (О.В.Гайдідей) та ін. (Україна), № 99073883; Заявл.08.07.99; Опубл. .15.03.01.; Бюл. № 2.

4.     Сучасні технології знешкодження та утилізації відходів виробництва/ Глухівський І.В., Шумейко В.М., Овруцький та інші, - К.: ДІПК Мінекобезпеки України, 1998. - 42с.

5.     Беньямовский Д.Н. Термические методы обезвреживания твердых бытовых отходов. – М.: Стройиздат, 1979. – 192с.

6.     Пальгунов П.П. и др. Утилизация промышленных отходов. – М.:   Стройиздат, 1990.

7.     Термические методы обезвреживания отходов./ Под. ред. К.К. Богушевской. – Л.: Химия, 1969. – 108с.

8.     Термические методы обезвреживания отходов./ Под. ред. К.К. Богушевской, Г.П. Беспамятного. – Л.: Химия, 1975. – 176с.

9.     Титов А.П. и др. Обезвреживание промышленных отходов/ А.П. Титов, С.Е. Кривега, Г.П. Беспамятнов. – М.: Стройиздат, 1980. – 79 с.

10. Шурыгин А.П., Бернадинер М.Н. Огневое обезвреживание промышленных сточных вод. – К.: Техніка, 1976.

11. Спейцер В.А. Огневое обезвреживание промышленных выбросов. – М.: Энергия, 1977.

12. Филипов В.И., Сумароков М.В. Термические способы обработки и уничтожения жидких горючих отходов промышленных предприятий. – М.: Стройиздат, 1976.

13. Мельников Н.Н. Химия пестицидов. – М.: Химия, 1968. – 495 с.

14. Мельников Н.Н. и др. Пестициды и окружающая среда. – Л.: Химия, 1977. – 245 с.

15. Молодовская М. С., Зиновьев П. П. Полихлорированные бифенилы - загрязнение природной среды и возможные пути реабилитации.– Ташкент, СанИГГМИ им. В. А. Бугаева, Ташкент, Узбекистан.

16. Басин А. С. Создание плазменно - огневой технологии и оборудования для уничтожения бытовых, медицинских и других вредных отходов Новосибирск - 90, Институт Теплофизики СО РАН

17. Зорин А. Д., Кутьин А. М., Каратаев Е. Н., Занозина В. Ф. Рациональная технология переработки запрещенных к использованию пестицидов.– Нижний Новгород, научно - исследовательский институт химии Нижегородского государственного университета им. Н. И. Лобачевского.

18. Федоров Л.А. Диоксины как экологическая опасность: ретроспектива и перспективы.– М.: Наука, 1993.– 266 с.

19. Стариков К.В. Разработка мобильного комплекса обезвреживания токсичных отходов 1-го и 2-го классов опасности предприятий оборонной промышленности // Тез. докл. Всероссийской научно-технической конф. Научно-технические проблемы конверсии промышленности Западного Урала, 27 – 30 ноября 1995 г., Ч. 2., Пермь., 1995.  С. 21.

20. Патент 245941 (ГДР), МКИ F 23 G 7/01.Способ и устройство для плазменного пиролиза вредных и ядовитых веществ.

21. Патент 298459 (Германия), МКИ F 23 G 7/00.Плазмохимический реактор для уничтожения токсичных отходов.

22. Патент 4438706 (США), МКИ F 23 G 7/04.Способ и оборудование для разложения отходов с помощью плазменной технологии.

23. Патент РФ №2083923, 6F23G 7/06. Камера дожигания отходов/ Армышева Г.Т. и др. – 10.07.97.

24. Довідник по пестицидах/ Під ред. Медведя Л. І.,  1977.

25. Бернадинер М. Н., Шурыгин А.П. Огневая переработка и уничтожение промышленных отходов. - М.: Химия, 1990. – 304 с.

26. Крапивина С.А. Плазмохимические  технологические процессы. - Л.: Химия, 1981. - 248 с.

27. Моссе АЛ., Шкурко Л.С., Горбунов А.В. и др. Переработка запрещенных   до использования ядохимикатов в электродуговом плазменном реакторе //Тезисы докладов 2 НТК "Ресурсосберегающие и экологически чистые технологии", Гродно, 8-9 окт., 1996. - С. 101-102.

28. Ohashi Norio, Tsuchiya Yoshiteru, Sasano Hideo,  Hamado Akira. // Jap. J. Toxical and Environ 25  Health.-1993.-39.-N6. - С. 522-533.

29. Холодкевич С. В. , Юшина ГГ., Апостолова Е.С. Перспективні методи знешкодження органічних забруднень //Екологічна хімія. - 1996-5. - N2. - С. 75-106.

30. Sudoh М., Kodera Т., Sakai К., Zhang J.Q., Koide K.OxIdative degradation of aqueous      phenol      effluent      with electrogenerated      Fenton"s      reagent //J. Chem. Eng. Jap –1986, N6-p. 513-518.

31. Пестициды. Химия, технология и пременение /Н.Н. Мельников.– Химия, 1987.

32. Сучасні технології знешкодження та утилізації небезпечних відходів виробництва. – К.:Наука, 1988.

33. Справочник по пестицидам: гигиена применения и токсикология /Под ред.А.В.Павлова.– К.: Урожай, 1986.

34. Справочник по пестицидам. /Под ред. Л.И. Медведя.– К.: Урожай, 1987.

35. Dioxin and Furan Inventories (National Regional Emissions of PCDD/PCDF), Prepared by llIEr-Chemicals. Geneva, Switzerland, May 1999.

36. Iwasaki Toshihiko, Note Takashi, Matsui Satshi, Yokoyama Takashi, Suguki Yasuo. Influence of calcium compound fed to furnace on emission from fluidized bed incinerator // NKK Techn. Rev., 1998.– №78.

37. Barresi A A Distruzione termica із catalitica in fase gassosa di composti organici clorurati //Acqua aria, 1991, N 7,– p. 649-662.

38. Kraus M. Bazant V. Hydrogenolysis of chloro-benzene on palladium. - //Proc. 5 Intern. Congr. on Catalysis// Amsterdam, 1973, V. 2.– p 1073-1081.

39. Likholobov V. A Simagina V. I. et. al. //Proc 4 Europ. East-West Confer, and Exibition on materials and process. Використання нових вуглецевих матеріалів для створення каталізаторів дехлорування. – St-Peterburg, 1993. –  р. 7.

40. Цирлов И.В. Хлорированные диоксины: биологические и медицинские аспекты. Аналитический обзор/ ГПНТБ СО АН СССР, ИКЭМСО АМН СССР. Новосибирск: Изд.-во ГПНТБ СО АН СРСР. - 210 с.

41. Патент РФ №2005519, 5А62Д 3/00. Способ термохимического уничтожения высокотоксичных веществ и устройство для его осуществления / Папуша А.И. – 15.01.94.

42. Патент РФ №2113874, 6А62Д 3/00. Способ уничтожения высокотоксичных органических соединений/ Гридин И.Д. и др. – 27.06.98.

43. Патент РФ №2081642, 6А62Д 3/00. Способ переработки токсичных промышленых продуктов и устройство для его осуществления/ Жданов В.А. и др. – 20.06.97.

44. Патент України №27700 С2, В09В 3/00, С04В 7/44. Спосіб спалювання відходів будь-якого пожодження, що містять токсичні речовини/ Піша Філіп. – Бюл. №5, 2000.

45. Авт. свид. СССР №1768875 А1, F23G 7/00. Способ уничтожения токсических веществ/ Б.И. Но, Ю.Л. Зотов, А.А. Озеров и Е.В. Шишкин. – Бюлл. №38, 1992.

46. Патент РФ №2169884, 7F23G 7/00. Способ плазмохимической утилизации фосфорорганических ядовитых веществ и люизита/ Халтурин В.Г. и др. – 22.02.2000.

47. Патент US №2090272, 6В08В 3/08. Спосіб розкладання галоїдних чи негалоїдних органічних забруднюючих сполук, що містяться в забрудненому середовищі/ Чарльз Роджерс та ін. – 25.02.91.

48. Патент РФ №2091107, 6А62Д 3/00. Способ уничтожения фторхлоруглеродов/ Пимкин В.Г. и др. – 27.09.97.

49. Авт. свид. СССР №2025145, 5А62Д 3/00. Способ детоксикации хлорарсенсодержащих органических ядовитых веществ/ Белолипецкий В.П. и др. – 13.02.92.

50. Патент РФ №2093228, 6А62Д 3/00. Способ уничтожения хлорсодержащих углеродов/ Часныкин В.В. и др. – 20.10.97.

51. Патент FR №2609651 В09В 3/00. Спосіб обробки органічних відходів, що містять ртуть. – 22.07.88.

52. Патент ДЕ №4016514, А62Д 3/00. Спосіб розкладання органічних речовин. – 28.11.91.

53. Патент ДЕ №3011860, 4А62Д 3/00. Спосіб термічного знешкодження хлорвмісних шкідливих речовин. – 09.11.89.

54. Гайдидей  О.В., Сухой М.П., Мысов О.П. Плазмохимический метод утилизации непригодных к применению ядохимикатов // Вопросы химии и хим. технологии, 2000. - №3. - С.34-37.

55. Гайдидей О.В. Комплексный подход к проблеме переработки токсичных препаратов // Екологія і природокористування: Сб. наук. пр. Інституту проблем природокористування та екології HAH України. - Дніпропетровськ, 2001. -  Вип. 3. -  С.123-124.

56. Гайдидей О.В. Снижение негативного влияния хлорсодержащих пестицидов на окружающую среду путем их комплексной переработки // Екологія і природокористування: Сб.наук. пр. Інституту проблем природокористування та екології НАН України.-Дніпропетровськ., 2002. - Вип. 4. - С.170-175.

57. Ранский А.П., Сухой М.П., Гайдидей О.В. Теоретические аспекты защиты окружающей среды от токсичного воздействия неприменяемых ядохимикатов // Научно-информационный сборник "Охрана окружающей среды". - Черкассы, 1995. - Вып.2. - С. 11-15.

58. О.В.Гайдидей. Экологическая безопасность переработки пестицидов с использованием блочно-модульных установок // Технополис, 2002. - №8 - С.36-38.

59. Бельский В.И., Солоденников Л.Д. Руководство по кладке промышленных печей. Госстройиздат., 1959.

60. Бельский В.И., Чернов А.В. Кладка и монтаж промышленных печей и заводских труб. Стройиздат., 1964.

61. Гинзбург Д.Б., Дейнека В.К., Нохратян К.Л. Печи и сушила в силикатной промышленности. Гизлегпром, 1940.

62. Васильев Ю.А.Теплотехнические расчеты промышленных печей, 1984.

63. Ларюшкiн Є.П. Промисловi печi та пiчне устаткування, 2001.

64. Патент України № 59465. Спосіб знищення твердих відходів./ Бернштейн В.Л., Крайнов І. П.– Бюл. № 9, 2003 р.

65. Патент України № 44079. Установка для термічної переробки твердих відходів. / Горда В.І. Бюл. № 1, 2002 р.

66. Патент України № 52840. Спосіб утилізації органічних відходів./ Маркіна Л.М., Рудюк М.В., Бабій В.П.. Бюл. № 1, 2003 р.

67. Патент України № 69061. Cпосіб термічної утилізації суміші високомрлекулярних органічних побутових та промислових відходів і установка для його здійснення./ Рудюк М.В., Маркіна Л.М., Коваль О.М. Бюл. № 8, 2004 р.

68. Патент України № 33152. Спосіб спалювання твердих відходів та установка для його здійснення./ Сігал І.Я., Корсун О.П., Сігал О.І., Домбровська Е.П., Хмара П.П., Марковський А.В. Бюл. № 1, 2001 р.

69. Патент України № 40442. Спосіб утилізації органічних відходів/ Маркіна Л.М., Рудюк М.В., Бабій В.П. Бюл. № 6, 2001 р.

70. Патент України № 25813. Спосіб термічної переробки твердих органічних відходів та установка для його здійснення /Кочевенко І.І., Ісаев В.М. Бюл. № 1, 1999р.

71. Инструкция по технике безопасности при хранении, транспортировке и применении пестицидов в сельском хозяйстве. – М.: Агропромиздат, 1985. – 54 с.

72. ГОСТ 14189-81. Правила приемки, методы отбора проб, упаковка, маркировка, транспортировка и хранение пестицидов.

73. ГОСТ 16291-79. Пестициды. Методы определения стабильности эмульсий.

74. ДСТУ 2195-99. Охорона природи. Поводження з відходами. Технічний паспорт відходу. Склад, вміст, викладені правила внесення змін.

75. ДСТУ 3911-99. Охорона природи. Поводження з відходами. Виявлення відходів і подання інформаційних даних про відходи. Загальні вимоги.

76. ГОСТ 27120-86. Печи химических производств с вращающимися барабанами общего назначения. Общие технические условия.



ДОДАТКИ



Додаток А

ЗВЕДЕНІ ДАНІ ЩОДО УМОВ СТАНУ ЗБЕРІГАННЯ ЗАБОРОНЕНИХ І НЕПРИДАТНИХ ДО ВИКОРИСТАННЯ ХІМІЧНИХ ЗАСОБІВ ЗАХИСТУ РОСЛИН У ВІННИЦЬКІЙ ОБЛАСТІ

п/п

Дані про власника непридатних ХЗЗР, назва господарства

Стан складського приміщення

Дані про пестициди

Примітка

Добрий

Задовільний

Незадовільний

А

Б

В

Барський

1.

СТОВ “Зоря” с.Антонівка











1,5



2.

ТОВ “Промінь” с. Сл. Ялтушківська











10,0



3.

СТОВ “Лан” с.Гулі











1,0



4.

ТОВ “Гігант” с. Журавлівка











3,4



5.

СТОВ “Маяк” с. Підл.Ялтушків











0,5



6.

ПОП “За мир” с.Супівка











1,4



7.

ПОП “Поділля” с.Ходасти











7,5



8.

СВАТ “1 травня” с. Терешки”











35,0



9.

СВАТ “Подільський” с.Комарівці











10,6



10.

Райагрохім











38,35



Всього ХЗЗР по району

109,25



Бершадський

1.

ПП “Авангард” с.Ставки



+



0,08



0,02



2.

АКПП “Надбужжя” с.Чернятка



+







0,3



3.

СТОВ “Лан” с. Маньківка



+







0,47



4.

СТОВ “Мир” с.Красилівка



+





0,1

0,55



5.

СТОВ “Удич” с.М’якохід





+





0,45



6.

ТОВ “Осіївське” с.Осіївське

+





0,27



0,1



7.

ТОВ “Прогрес” с.Серединка



+





1,0

4,0



8.

СТОВ “Берладинка” с.Барлівка



+







1,87



9.

ТОВ А-ма “Джулинка” с.Джулинка



+



3,097







10.

АПП “Маяк” с.В.Киріївка





+

0,03

1,15

1,0



11.

ПСП “Промінь” с.Дяківка



+



0,06

1,042

0,265



12.

ПСП “Південний Буг” с.Комаринці



+





1,05

0,35



Всього ХЗЗР по району

17,254



Вінницький

1.

ПП “Дружба” с.Лаврівка



+







2,46



2.

Подільська дослідна станція с.М.Ушко

+









1,425



3.

Вінницька держ. с/г станція с.Агрономічне





+





0,405



4.

ТОВ “Сокиринці” с.Сокиринці



+







2,0



5.

ТОВ “Мізяківські хутори” с.Мізяківські хутори





+

0,856



1,0



6.

ПО с/г підприємство “Тарас Шевченко”  с.Вінницькі хутори





+





1,6



7.

ТОВ “Перемога” с.Хижинці



+







2,5



8.

ВАТ “Писарівське” с.Писарівка





+





2,0



9.

СТОВ 1 Травня с.Лука Мелешківська





+





1,5



10.

ТОВ “Вінницька маш. техн. станція” с.Сосонка



+







1,7



11.

ТОВ “Хлібороб” с.Іванівка



+







0,95



12.

ОП “Прогресс” с.Ксаверівка



+







0,7



13.

С/г ВК “Маяк” с.Горбанівка



+







0,26



14.

ТОВ “Нива” с.Майдан”



+







0,672



15.

ТОВ “Поділля” с.Оленівка



+







1,8



16.

ТОВ “Україна”с.Стадниця



+







0,4



17.

ТОВ  “Некрасове”  с.Некрасове



+







1,6



Всього ХЗЗР по району

23,828



Гайсинський

1.

ПСП “Південний Буг” с.Губник

+









0,6



2.

СВК “Трудівник” с.Ярмолинці

+









0,3



3.

СВК “Кіблицький” с.Кіблич



+



0,2







4.

СВК “Більшовик” с.Краснопілка



+



0,5







5.

СВК “Перемога” с.Михайлівка







1,0







6.

СВК “Калина” с.Чечелівка

+





0,2







Всього ХЗЗР по району

2,8



Жмеринський

1.

ТОВ “Прогрес” с.Кам’яногірка



+







0,26



2.

ТОВ “Дружба” с.Кармалюково



+







0,2



3.

ТОВ “Нива Поділля” с.Пултівці





+

1,0



6,2



4.

ТОВ “ім.Шевченка” с.Северинівка



+







0,2



5.

ТОВ “Мир” с.Сл.Межирівська



+







2,0



6.

ТОВ “Платани” с.Стодульці





+





1,3



7.

ТОВ “Відродження” с.Носківці



+





0,5





8.

ПОП “Меидіан” с.Кацмазів

+









0,2



9.

ПОП “Мрія” с.Могилівка



+







3,0



10.

ДП “Жуківці” с.Жуківці



+







0,25



11.

СВАТ “Україна” с.Олександрівка

+







1,0

0,95



12.

СВАТ “Браїлівське” смт Браїлів



+



1,5



3,55



13.

ДП “Почапинецьке” с.Почапинці





+



3,0

5,3



14.

ДП ім.Нечипоренка с.Лисогірка





+





3,8



15.

ВАТ “Райагрохім” м.Жмеринка

+









6,5



16.

с.Коростівці

-

-

-

-

-

-



17.

с.Дубове

-

-

-

-

-

-



18.

с.Сербинівці

-

-

-

-

-

-



19.

с.Рів

-

-

-

-

-

-



20.

с.Мовчани

-

-

-

-

-

-



21.

с.Курилівці

-

-

-

-

-

-



22.

с.Леляки

-

-

-

-

-

-



23.

с.Чернятин

-

-

-

-

-

-



24.

с.Станіславчик

-

-

-

-

-

-



25.

с.Людівка

-

-

-

-

-

-



26.

с.Пілипівці

-

-

-

-

-

-



27.

с.Потоки

-

-

-

-

-

-



28.

с.Л.Мовчанська

-

-

-

-

-

-



Всього ХЗЗР по району

40,7



Іллінецький район

1.

СТОВ “Поділля” с.Бабин

-

-

-





0,9



2.

СгВК “Мрія” с.Василівка

-

-

-

0,08







3.

СТОВ “Колос” с.Дашів





+





0,5



4.

СТОВ “Славутич” с.Кальник

-

-

-





0,3



5.

СТОВ “Дружба” с.Кантелина



+



0,14







6.

СГВК с.Китайгород



+







0,3



7.

СТОВ ім. Гонти С.Копіївка



+



0,16







8.

СТОВ “Світанок” с.Паріївка





+

1,17







9.

СПТОВ “Родючість” с.Розсоховата



+



0,07







10.

СТОВ “Лан” с.Слободище



+



0,34







11.

ПОАК “Якубівка”





+

0,12



0,7



12.

СТОВ “Едність” с.Яструбинці





+

0,64



0,2



13.

СВАТ “Жернище”





+





0,5



14.

СВАТ “Кам’яногірка”



+



0,06



0,5



15.

СТОВ “Білки”



+



2,0



1,3



Всього ХЗЗР по району

9,98



Калинівський район

1.

СВК “Іванівський” с.Іванів



+



0,148







2.

СВК “Мічурінець” с.Кіровка



+



0,705







3.



+







0,066



4.

СТОВ “Україна” с.Комунарівка



+







0,1



5.

СВК “Поділля” с.Котюжинці



+





3,412

1,85



6.

СТОВ “Україна” с.Лемішівка





+





1,4



7.

СТОВ “Перемога” с.Лисіївка



+





0,86





8.

СВК “Аракс” с.Мончиці



+







0,1



9.

СТОВ “Світанок”



+



0,12







10.



+



0,12







11.

СВК ”Колос” с.П.Лисіївка



+





0,45





12.





+

-

-

-



13.

ПОСП ”Радівське” с.Радівка



+



0,4







14.



+





2,758





15.

СВК “Зірка” с.Сальник



+





0,34





16.

СТОВ “Нива і К” с.Чернятин





+



0,792





17.

д.ч. “Артеміда” м.Калинівка



+





5,495





18.

ВАТ “Облагрохім”











48,0



Всього ХЗЗР по району

67,07



Козятинський район

1.

Білопілля





+

0,3

2,36

1,0



2.

Безименна





+



0,5





3.

Бродецьке





+

1,215

2,07





4.

Воскодавці





+



0,8





5.

Жежелів





+



0,5





6.

Зозулинці





+



1,64

0,45



7.

Збараж





+





0,25



8.





+





0,25



9.

Кордишівка



+





0,5





10.

Кашперівка



+





0,195

0,7



11.

Куманівка



+





0,5





12.

Козятин





+



0,8





13.

Махаринці

+









2,0



14.

Миколаївка

+









0,35



15.

Михайлин





+

5,694

5,396





16.

Пузирки





+





0,5



17.

Перемога



+





2,75





18.

Пляхова



+





3,4





19.

Тернівка



+





4,0





20.

Флоріанівка





+

0,887



1,2



21.

Агрохім. Білопілля



+



15,0

1,0





Всього ХЗЗР по району

56,207



Крижопільський район

1.

СТОВ “Гарячківське” с.Гарячківка









0,54

1,5



2.

ТОВ “Заболотне” с. Заболотне









0,18

1,0



3.

ТОВ “Зеленянка” с.Зеленянка









0,4





4.

СТОВ “Павлівське” с. Павлівка











0,7



5.

СТОВ “Куницьке” с.Куниче











2,0



6.

СТОВ “Відродження Поділля” с.Леонівна











0,285



7.

ТОВ “Шарапанівка” с.Шарапанівка











2,0



Всього ХЗЗР по району

8,605



Липовецький район

1.

ТОВ “Агросвіт” с.Іванька



+





3,5

1,2



2.

ТОВ “Оберіг” м. Липовець



+





0,12

1,51



3.

ТОВ “Маяк”  с. Лукашовка



+







0,6



4.

СВК ім.Котов с.Славна



+







1,5



5.

СВК “Росошанське” с.Росоша

-

-

-

-

-

-



6.

СВК “Правда” с.Війтівці



+





3,08





7.

СВК “Поділля” с.Попівка

-

-

-

-

-

-



8.

ПСП агрофірма “Нападівська” с.Нападівка

+

-

-

-

-

-



9.

СТОВ “Агросвіт” с.Іванька



+







1,5



10.

СВК ім.Котовського с.Славна



+





0,6

3,84



11.

АКП “Надія” с.Козинці

-

-

-

-

-

-



12.

СТОВ “Скитецьке” с.Скитка

-

-

-

-

-

-



13.

СВК “Колос” с.Зозівка

-

-

-

-

-

-



14.

СВК “Світоч” с.Вербівка

-

-

-

-

-

-



15.

ЗАТ “Сімекс-Агро” с.Зозів

-

-

-

-

-

-



16.

СУТСП “Ел-тур” с.Костянтинівка

-

-

-

-

-

-



17.

САТ “Турбіввське” смт. Турбів

-

-

-

-

-

-



18.

СТОВ “Сиваківське” с.Сививківці

-

-

-

-

-

-



19.

СВК “Ранок” с.Біла

-

-

-

-

-

-



Всього ХЗЗР по району

17,45



Літинський район

1.

СТОВ “Малинівське” с.Малинівка



+



1,0







2.

СВК “Колос” с.Горбивці



+



0,85







3.

СВК “Дяківці” с.Дяківці



+



0,3







4.

СВК “Мир” с.Іванівці



+



0,12







5.

СВАТ “Шевченківське” с.Шевченкове





+

0,2







6.

СВАТ “Поділля” с.Літинка



+



0,18







7.

СВАТ “Уладівське” с.Журавне

+





7,34







8.

СВАТ “Кожухівське” с.Кожухів

+





0,55







Всього ХЗЗР по району

9,64



М.Подільський район

1.

СГ ТОВ “Золотий колос” с.Коньківці



+





0,15





2.

СГ ТОВ “Гарант” с.Сл.Яришівська





+





1,5



3.

СГ ТОВ “Жеребилівське” с.Жеребилівка





+





0,02



4.

Агрофірма “Сортнасінняовоч” с.Пилина



+







0,2



5.

СГ ТОВ “Росія” с.Яришівка



+







0,66



6.

СГ ТОВ “Надія” с.Бандишівка





+



1,5





7.

СГ ТОВ”Слідянське” с.Сліди





+





3,0



8.

СВАТ “Україна” с.Серебрія



+







11,0



9.

СГ ТОВ ім. Шевченка с.Сказенці



+





0,55

2,5



Всього ХЗЗР по району

20,53



М.-Куриловецький район

1.

ТОВ “Альтернатива2 с.Бахтин



+



0,026



2,5



2.

ТОВ “Пролісок” с.Галайківич



+



3,2







3.

ТОВ “Деметра” с.Лучинчик







4,2







4.

ПП “Агропроект” с.Плоске





+

2,2



0,3



5.

ТОВ “Обрій” с.Роздольне





+

0,2



2,2



6.

ТОВ “Мир” с. Сніжків



+







1,35



7.

САТ “Вищеольчедаївський” с.Обухів





+

0,8







8.

СВАТ “Петриманське” с.Петримани





+

0,8







9.

ЗАТ “Котюжани зерно”



+



1,0







10.

ТОВ “Промінь”с.Рівненське



+



-

-

-



11.

СВАТ ім.Шевченка с.Дерешівка



+



-

-

-



12.

с.Вербовець

-

-

-

-

-

-



13.

ТОВ “Прометей” с.Біляни





+

-

-

-



Всього ХЗЗР по району

18,776



Немирівський район

1.

ПСП “Агромрія” с.Бондурівка





+





1,5



2.

ВСК “Лан” с. Брацлав

+









0,2



3.

СТОВ “Жовтень” с.В.Бушинка





+



1,6

3,7



4.

ПСП “Вишковецьке” с.Вишковці





+





2,2



5.

СТОВ “Немирів ліс” с.Воробіївка





+





0,6



6.

СТОВ “Гостинне” с.Гостинне





+





0,2



7.

ВСК “Правда” с.Глинянець





+





0,1



8.

ВСК “Прибужжя”  с.Некиферівці





+





0,1



9.

СТОВ “Агро-Мирів” с.Зянківці





+





2,3



10.

СТОВ ім.Яценка с.Ометинці





+





0,2



11.

с.Юрківці





+





0,2



Всього ХЗЗР по району

12,7



Оратівський район

1.

СВК “Дружба” с.Чагів



+





1,0





2.

СВК “Маяк” с.Медівка



+







1,05



3.

СВК “Яблуневий” с.Яблуневе





+



1,5

0,5



4.

АКПП “Золота Нива” с.Балабанівка





+



2,0





5.

СВК ім.шевченка с.Юшківці





+



4,6





6.

СВК “Україна” с.Якимівка



+





0,7

0,38



7.

СВК “Долина” с.Сабарівка





+



1,0

0,6



8.

СВК “Колос” с.В.Ростівка



+





1,0

1,0



9.

ТОВ “Цукор Брок” с.Кошлани





+



1,0

0,4



10.

ТОВ “Антей” с.Очітків





+



0,35

0,58



Всього ХЗЗР по району

17,66



Піщанський район

1.

ВАТ ст.Рудниця “Райагрохім”



+



6,073







2.



+



-

-

-



3.

ТОВ “Урожай” с.Рудницьке





+





0,25



4.

СТОВ “Світанок” с.Дмитрашівка



+



0,3

1,1





5.

СВКП “Поділля” с.Кукули



+





0,845

0,15



6.

ВАТ “Сад України” с.Дмитрашківка



+



0,2

1,2

0,5



7.



+



-

-

-



8.

СВКП “Надія”



+



0,03

0,245

0,05



9.

СВКП “Піщанський” смт.Піщанка



+





0,15

0,04



10.

ПСП “Злагода” с.Яворівка



+



-

-

-



11.

СВК “Миролюбівка” с.Миролюбівка



+





1,0

0,05



12.

СТОВ “Україна” с.Городище



+





0,388

0,15



13.

СВК “Прогрес” с.Студена



+





1,15

,025



14.

ПСП “Промінь” с.Трибусівка



+



-

-

-



15.

СВКП “Колос” с.Болган





+

-

-

-



16.

СВК “Нива” с.Грабарівка



+



-

-

-



17.

СВАТ “Гонорівське” с.Гонорівка





+





0,4



18.

СТОВ “Дружба” с.Ставки

-

-

-

-

-

-



Всього ХЗЗР по району

14,521



Погребищенський район

1.

СТОВ “Дніпро” с. Мончин





+





5,3



2.

СТОВ “Ординецьке” с. Ординці





+





1,0



3.

СТОВ “Певлівське” с. Певлівка



+







1,0



4.

СТОВ “Хлібодар” с.Черемошне





+





8,0



5.

СТОВ “Росія” с. Станилівка













Залишилося місце для складу

6.

СТОВ “Білашківське”

с. Білашки





+





3,0



7.

СФГ “Дружба” с. Гопчиця















8.

ПСП “Довіра” с. Ширмівка















9.

СТОВ “Рубін” с. Педоси





+





0,2



10.

СФГ “Конкурент” с. Спичинці





+





1,1



11.

СТОВ “Зоря” с. Андрушівка



+







0,7



12.

СТОВ “Новофастівське”

с. Новофастів





+





4,9



13.

СТОВ “Хлібороб”

с. Бабинці



+







3,0



14.

СВАТ ім.  перемоги с. Сніжна





+





4,0



15.

СТОВ “Мир” с. Морозівка





+





4,0



16.

ПП “Світлана” с. Павлівка















17.

СТОВ “Мрія” с. Кур’янці















18.

СФГ “Пан” с. Дзюньчів



+







6,0



19.

СТОВ “Рось” с. Збаржівка





+





2,0



20.

СФГ “Ниваа” с. Довгалівка





+





2,3



21.

СФГ “Урожай” с. Бухни





+





1,6



22.

СТОВ “Когос” с. Борщагівка





+





6,0



23.

с. Ліщинці





+





0,8



24.

с. Плисидь





+





0,2



Всього ХЗЗР по району

55,1



Теплицький район

1.

ТОВ “Зоря” с.Бджільна





+

2,0

0,3

0,5



2.

СВК “Граніт” с.Брідок



+



1,98

0,3

0,07



3.

СВК “Ташлик” с.Веселівка





+



0,1





4.

ТОВ “Довіра” с.Кивачівка



+



0,03



2,0



5.

ТОВ “Янів” с.Комарівка



+



3,0

0,6





6.

ТОВ “Прогрес” с.М.Мочулка





+

0,02

0,1

0,15



7.

АКПП “Дружба” с.Метанівка

+





0,01







8.

ТОВ “Мишарівське” с.Мишарівське





+

-

-

-



9.

ТОВ “Світанок” с.Орлівка





+

-

-

-



10.

СВК “Орлівський” с.Орлівка



+





1,4





11.

ТОВ ім.Шевченка с.Петрашівка





+



0,8





12.

ТОВ “Колос” с.Побірка



+



1,01

2,5





13.

СВК ім.Чкалова с.Пологи





+

-

-

-



14.

СВК “Розкошівський” с.Розкошівка



+



0,34

2,8





15.

СВК “Укарїна” с.Росоша



+



3,515



0,8



16.

ТОВ “Сашанське” с.Саша



+



0,206

1,2

1,6



17.

ПСП “Океан” с.Соболівка





+

0,01







18.

ТОВ “Довжок” с.Соболівка

-

-

-

-

-

-



19.

ТОВ “Сокирянський” с.Сокиряни







0,501



0,05



20.

ТОВ “Урожай” с.Степанівка











3,0



21.

СВК “Поділля” с.Стражгород



+



0,6

0,3

0,5



22.

ТОВ “Русь” м.Теплик







0,112



1,5



23.

ТОВ  “Авангард” с.Тополівка



+



0,142







24.

ТОВ “Шиманівка” с.Шиманівка



+





1,0





Всього ХЗЗР по району

27,88



Томашпільський район

1.

ТОВ “Антонівське” с.Антонівка





+



0,96





2.

ТОВ “Русава” с.В.Русава

+







1,208





3.

СГ ТОВ-племзавод “Вила” с.Вила



+





1,188





4.

СГ ТОВ “Комаргородське” с.Комаргород

+





0,190

2,499





5.

СГ ТОВ “Липівка” с.Липівка



+





1,622





6.

СГ ТОВ “Золотий колос” с.Марківка





+



0,8





7.

СГ ТОВ “Колос” с.Нетребівка

+





0,23

0,689





8.

ТОВ “Олександрівка” с.Олександрівка





+

0,6

2,0

0,4



9.

СГПП “Паланське” с.Паланка



+



0,2

3,3

0,4



10.

ТОВ “Родюча нива” с.Пеньківка



+



0,2

0,44





11.

ТОВ “Раківське” с.Ракова

+







1,89





12.

ТОВ “Стінянське” с.Стіна





+

0,44

0,605

0,8



13.

СГ ТОВ “Яланець” с.Яланець



+



0,02

0,45





Всього ХЗЗР по району

19,931



Тиврівський район

1.

СВК ім.Шевченка с.Бушинка





+



5,1

5,0



2.

ПСП “Світанок” с.Василівка





+



2,5





3.

СФГ “Десна” с.Ворошилівка





+

1,0

1,5





4.

Великобузька сільська рада





+



1,2





5.

СВК “Хлібороб” с.Гришівка





+



2,0





6.

Колюхівська сільська рада





+



0,2

3,0



7.

СВК “дружба” с.Мала Вулига





+



7,5





8.

СВК “Україна” с.Марківка



+





7,0





9.

СВК “Надія” с.Нове Місто





+



2,2





10.

ПСП “Нива” смт.Сутиски





+

1,0

1,9





11.

СВК “Уяринецький” с.Уяринці



+





2,7





12.

СВК “Подільський край” с.Сліди





+



3,7





13.

СВК ім.Данила Нечая с.Черемошне



+





3,7





14.

ПСП “Яришівське” с.Яришівка





+



2,2





15.

ПСП “Строїнці” с.Строїнці



+





15,0





16.





+





30,0



17.

Краснянська сільська рада





+



4,0





18.

Дзвонинська сільська рада





+



1,0





19.

Довгополівська сільська рада





+



1,0





20.

СТОВ “Промінь” с.Тростянець



+





1,5





21.

СВК “Прогрес” с.Івонівці





+



1,8





Всього ХЗЗР по району

112,5



Тростянецький район

1.

САТ Капустянське



+







2,4



2.

ТОВ Тростянчик

+







3,5





3.

СТОВ агрофірма “Кряж- 1”



+







0,5



4.

Олександрівська сільська рада

-

-

-

-

-

-



5.

Новоободівська сільська рада

-

-

-

-

-

-



6.

ТОВ “Будянське” смт.Тростянець

-

-

-

-

-

-



7.

Демидівська сільська рада

-

-

-

-

-

-



8.

Літківська сільська рада

-

-

-

-

-

-



9.

Ободівська сільська рада

-

-

-

-

-

-



10.

Гордіївська сільська рада

-

-

-

-

-

-



11.

Глибочанська сільська рада

-

-

-

-

-

-



12.

Савинецька сільська рада

-

-

-

-

-

-



13.

Четвертинівська сільська рада

-

-

-

-

-

-



14.

Оляницька сільська рада

-

-

-

-

-

-



15.

Верхівська сільська рада

-

-

-

-

-

-



16.

Торканівська сільська рада

-

-

-

-

-

-



17.

Ілляшівська сільська рада

-

-

-

-

-

-



18.

Агро кооператив “Україна”

-

-

-

-

-

-



Всього ХЗЗР по району

6,4



Тульчинський район

1.

ВАТ “Тульчинрайагрохім” ст.Журавлівка, с.Маяки





+

3,982



9,85



2.

ТОВ “Суворівське” с.Суворівське







1,972







3.

ДКО “Юрківське”









1,0





4.

СТОВ “Світанок” с.Заорне







1,9







5.

Шуро-Копіївська сільська рада

-

-

-

-

-

-



6.

СТОВ “Колос” с.Зарічне

-

-

-

-

-

-



7.

Кинашівська сільська рада

-

-

-

-

-

-



8.

Копіївська сільська рада

-

-

-

-

-

-



9.

Клебанська сільська рада

-

-

-

-

-

-



10.

Крищинецька сільська рада

-

-

-

-

-

-



11.

Левківська сільська рада

-

-

-

-

-

-



12.

Михайлівська сільська рада

-

-

-

-

-

-



13.

Печерська сільська рада с.Печера

-

-

-

-

-

-



14.

Печерська сільська рада с.Петрашівка

-

-

-

-

-

-



15.

Печерська сільська рада с.Даньківка

-

-

-

-

-

-



16.

Сільницька сільська рада

-

-

-

-

-

-



17.

Тарасівська сільська рада

-

-

-

-

-

-



18.

Тиманівська сільська рада

-

-

-

-

-

-



19.

Торківська сільська рада

-

-

-

-

-

-



20.

Холодівська сільська рада

-

-

-

-

-

-



21.

Кирнасівська сільська рада

-

-

-

-

-

-



22.

Білоусівська сільська рада

-

-

-

-

-

-



23.

Богданівська сільська рада

-

-

-

-

-

-



24.

Кортницька сільська рада

-

-

-

-

-

-



25.

Дранська сільська рада

-

-

-

-

-

-



26.

Журавлівська сільська рада

-

-

-

-

-

-



27.

Ганиспільська сільська рада

-

-

-

-

-

-



28.

Шпіківська сільська рада

-

-

-

-

-

-



Всього ХЗЗР по району

18,704



Хмільницький район

1.

с.Соколова



+



0,07

0,58

1,0



2.

с.Лозова

+





0,2

1,14

0,13



3.

с.Сальниця



+





0,09

0,38



4.

с.Уланів



+





1,16

1,3



5.

с.Куманівці



+







0,6



6.

с.Вишенька





+



0,43





7.

с.Сміла



+



0,02

0,62





8.

с.Кропивна



+





0,12





9.

с.Березна



+





0,72





10.

с.Скарженці



+



0,6

0,35





11.

с.Лозна

+







0,99

1,0



12.

с.Петриківці





+

0,06

0,6





13.

с.Дорожна

+









0,6



14.

с.Пустовіти





+

0,2

0,52





15.

с.Рогинці





+



0,9





16.

с.Торчин



+





1,0





17.

с.Рибчинці





+



0,2





18.

с.Маркуші



+





0,5

0,2



19.

с.Сьомаки





+



0,2

0,4



20.

с.В.Митник



+





2,04

0,9



21.

с.Пагурці



+







0,3



22.

АПНВП “Візит”



+



7,0

12,0





Всього ХЗЗР по району

39,42



Чечельницький раон

1.

Поблизу с.Демівка

+





2,49

11,82

238,69



Всього ХЗЗР по району

253,0



Чернівецький район

1.

СТОВ“Поділля”









0,4

0,5



2.

СТОВ “Урожай” с.Біляни











0,68



3.

СВК “Надія” с.Володіївці











0,12



4.

СФГ ”Перемога” с.Саїнка









0,1

0,7



5.

СТОВ “Земля Подільська” смт.Чернівці











0,15



6.

СТОВ “Україна” с.Мазурівка











1,65



7.

СТОВ “Соколянське”

-

-

-

-

-

-



8.

СТОВ “Росія” с.Борівка

-

-

-

-

-

-



9.

СТОВ “Дружба”

-

-

-

-

-

-



10.

СТОВ “Хлібороб” с.Бабчинці

-

-

-

-

-

-



11.

СТОВ “Нива” с.Березівка

-

-

-

-

-

-



12.

СТОВ “Вікторія” с.Мазурівка

-

-

-

-

-

-



13.

СТОВ “1 Травня” с.Моївка

-

-

-

-

-

-



Всього ХЗЗР по району

4,8



Шаргородський район

1.

СВАТ “Федорівське” с.Федорівка



+



1,0



2,5



2.

ТОВ ім.Мічуріна с.Довжок

+









1,0



3.

П.П. “Подільська зоря” с.Руданське

+









0,3



4.

ПСП “Авангард” с.Зведенівка





+





2,9



Всього ХЗЗР по району

7,7



Ямпільський район

1.

ДП “Русава” СТОВ “Кряж” с.Русава





+

-

-

-



2.

СТОВ “Нива” с.Безводне



+



-

-

-



3.

СТОВ “Буша” с.Буша





+

-

-

-



4.

СТОВ “Надія” с.Петрашівка





+





2,0



5.

СТОВ “Колос” с.В.Кісниця



+



1,2







6.

СВАТ ім.Суворова м.Ямпіль



+



-

-

-



7.

СТОВ агрофірма “Ямпіль” с.Гальжбіївка



+



-

-

-



8.

СТОВ “Писарівське” с.Писарівка





+









9.

ПСП “Вікторія” с.Ратуш





+

-

-

-



10.

СТОВ “Маяк” с.Михайлівка



+



0,1

0,1





11.

СТОВ “Кряж і СП” с.Северинівка





+





1,2



Всього ХЗЗР по району

4,6





ДОДАТОК Б

КЛАСИФІКАЦІЯ ПЕСТИЦИД НИХ ПРЕПАРАТІВ ЗА ГРУПАМИ

Таблиця Б.1

Хлоровмісні  пестициди групи  "А" і "Б",  що знаходяться на  території України (01.01.2003 р.)

№ п/п

Назва

Структурна формула

Фізико-хімічна характеристика

Токсична характеристика

Місцезнаходжд.,

к-ість, т.

Склад діючої речовини

% мас.

Розчинність у воді

Стійкість при зберіганні і стабільність в ґрунті

Тпл.,°С

ЛД 50, для щурів, мг/кг

СК 50, для риб, мг/л

Дніпро-петров-ська обл., т

Вінницька обл. т

1

2

3

4

5

6

7

8

9

10

11

1

ДДТ

25, сп

20-25, ем

30, сп

50, паста

50, сп

 0,001 мг/л

Зберігається  в паперовій тарі необмежений  час, зберігається в ґрунті до 12 років

108,5-109

300

від 2,1 до

27 мкг/л при експозиції 96 год.



6,101

1,225

18,03

43,5

1,6

2

Кельтан

20, ек

Практично

нерозчин-ний

В п’ятишарових бітумірованих мішках зберігається необмежений час; мікроорганізмами грунту руйнується один раз в рік

104-105

900

1,5



1,852





1

2

3

4

5

6

7

8

9

10

11

3

Метоксихлор*

20, ек

Практично нерозчин-ний

Зберігається необмежений час; відносно стійкий до дії кислот, швидко руйнується мікроорганізмами грунту

89

6400

42-45



4

ГХЦГ, гексатокс, гексахлоран, пультакс, синекс, якутан

25,  сп

12, дуст

1 ч  на

100000 ч

Зберігається необмежений час в герметичній металічній чи поліетиленовій тарі

Для різних ізомерів: 88-309

300-500





2,53

5,22

5

ПХП, ПХК,

поліхлопінен, стробан

65, ек

20,  масл. розчин

Практично нерозчинний

В стальних бочках

зберігається необмежений час



350-525

15 при експозиції 24 год.



1,296

6

Гептахлор,  гептазол, велзікол 104, гептанал, Е 314

22, ек

0,01% мас

В стальних бочках  зберігається необмежений час, без доступу повітря

95-96

500

0,008-0,019



0,639



1

2

3

4

5

6

7

8

9

10

11

7

Хлорпікрин*

CC13-N02

96

2,27 г/л

В стальных бочках зберігається необмежений час

8

Суміш ДД

Суміш 30-33% цис-1,3-Cl2C6H4 30-33% транс+30-35% C1CH2CHC1CH3

(+С1СН2СН2СН2С1)+

+5% С13С3Н5 +

поліхлопропани

















9

Ефірсульфанат

30, с. п.

нерозчин-ний

В паперових мішках без доступу вологи практично необмежений час

86,5

2000-2650







10

Гаммогексан

30% гексахлорбензол і 20% гамма-ізомер ГХЦГ

50, с. п.



В паперовій або картонній тарі можна зберігати практично необмежений час











11

Нітрофен, нітрохлор, НІФ, ТОК

паста, що містить 60% нітрофенолів

добре розчин-ний

В металічній тарі



700









1

2

3

4

5

6

7

8

9

10

11

12

Пентахлорфенолят натрію

92% с.п.

20% мас-

ляний р-н















13

ДСРМ, неотран, окситан

Вихідний:

















14

Атонік

Na-сільвмісні споріднені сполуки

Добре розчинний

В герметичній поліетиленовій тарі можна зберігати більше

2-х років

105

500







Примітка:* На території Вінницької області відсутній без врахування  "могильника" 1100 т. Загальна кількість хлоровмісних пестицидів: 81,993 тонн.



Таблиця Б.2

Сірко- і фосфоровмісні пестициди групи "А" і "Б", що знаходяться на території Вінницької області (01.01.2003р.)

п/п

Назва

Структурна

Формула

Фізико-хімічна характеристика

Токсична характеристика

Кількість, т

Склад діючої речовини, мг/л

Розчинність

 у воді

Стійкість при зберіганні і стабільність в ґрунті

Тпл°С

ЛД 50, для щурів, мг/кг

СК 50, для риб, мг/л

1

2

3

4

5

6

7

8

9

10

1

Метатіон, метилнітрофос, новатіон, сумітіон, фенілтротіон, фолітіон

30, ек

50, ек

Погано

розчинний

Зберігається в алюмінієвій чи залізній тарі зі спец. антикорозійним покриттям; в останньому випадку без відсутності води термін зберігання необмежений

470-516

8,5

0,02

2

Фосфамід, Бі-58, диметоат, перфектіон, рогор, роксион, фостіон-мм, церил

1,6

гранули на супер-фосфаті

3,9%

Можна зберігати в алюмінієвій чи залізній тарі зі спец. антикорозійним покриттям

49.9-50.9

220.5

30

3

Ізофенфос, офтанол

50, ек

23.8 г/л

В тарі з антикорозійним покриттям можна зберігати довгий час

75

0,168

1

2

3

4

5

6

7

8

9

10

4

Метилмеркаптофос, дементометил,

метасистокс

30, ек

7.5 г/л

В герметичній тарі без доступу вологи можна зберігати практично необмежений час

35

175

Токсин-ний для риб

0,2

5

Метафос, метилпаратіон, вофатокс, метацид, фолідол

25, ек

30, сп

2,5, дуст

50 мг/л

В тарі зі спеціальним антикорозійним покриттям можна зберігати не менше 2-х років

35-36

35

3,0

0,45

6

Селекрон, профенофос

50, ек

20 мг/л при 20°С

В тарі із спеціальним антикорозійним покриттям можна зберігати не менше 2-х років

358

1-4

0,014

7

Каунтер, тербуфос

2, гранули

15, гранули

10-15 мг/л при 18 °С



1,6-9

5,26



Таблиця Б.3

Пестициди, які містять карбамідну групу

№ п/п

Назва

Структурна формула

Фізико-хімічна характеристика

Токсична характеристика

Місце знаходження,

к-сть, т.

Склад діючої речовини

% мас.

Розчинність у воді

Стійкість при зберіганні і стабільність в ґрунті

Тпл.,°С

ЛД 50, для щурів, мг/кг

СК 50, для риб, мг/л

Дніпропетров-ська обл.

Вінницька обл.

1

2

3

4

5

6

7

8

9

10

11

1

Севин

















2

Ситрин

















3

ДХМ

















1

2

3

4

5

6

7

8

9

10

11

4

Пірамін, феназон, піразин

80% с.п. (по техн. продукту)

60%(по діючій речовині)

При 20 °С 400 мг/л



205-206 °С

2000-3600

40 мг/л при експозиції 24 год.

4,6



5

Ерадікан

Етамп: (СH3СН2СН2)2NC(=O)SC2H5)

+

антидот Р25788=79,4% мас + 6,8%

79,4 с.п.















6

Рід еон, дифеніламід

6Н6)СНС(=О)N(CH3)2

















7

Тілам

















8

Ветокс, севин



















Таблиця Б.4

Пестициди на основі похідних карбонових кислот групи “А” і “Б”, які знаходяться на території Вінницької області загальною формулою R-C(=O)-OH(M)  (01.01.2003 р.)

Назва
Порівняльна характеристика похідних карбонових кислот

Вміст по обл., т

структурна

фізико-хімічна

токсикологічна

R

М+

вміст діючої реч. % мас.

розчинність у воді,

мг/л

стійкість при зберіганні і стабільність в грунті

Тпл, °С

ЛД50 для щурів, мг/кг

CK50 для риб, мг/кг

ТХАН

СС13

Na

90-95, СП

1200 000

без вологи в герметичній тарі зберігається довго; в грунті розкладається

>350

3500

10000

15,638

2,4-Д

С6Н6Сl2О

Na, К

90, СП

540

зберігання в герметичній тарі; за наявності води гідролізує і викликає корозію

141

350

5,2

0,2

2,4-ДБЕ

С6Н6Сl2О

С4Н9

43, ЕК

нерозчинний

без доступу вологи зберігається необмежений час; розкладається в грунті

9

490

2,4

4,052

Далапон

СН3СС12

Na

85, СП

500 000

без доступу вологи зберігається необмежений час; розкладається в грунті

193-197

4700

200

-

2М-4Х (Дикотекс)

С6Н6(ОСН2) (СН3)(С1)

Na, К

80, СП

1500

без доступу вологи в металевій тарі зберігається необмежений час; довго не розкладається в грунті

120

700

6-36

0,15

2М-4ХМ

С6Н6(О (СН2)з)(СН3)

Na

80, СП

44

без доступу зберігається необмежений час; довго не розкладається в грунті

100-101

680

10

-

2М-4ХП

С6Н6(ОС2Н4) (СН3)

К, Na

90-95, СП

620

без доступу вологи в поліетиленовій чи залізній тарі зберігається необмежений час

94-95

700

200

-

Сума

20,04

Таблиця Б.5

Пестициди неорганічної групи

№ п/п

Назва

Структурна формула

Фізико-хімічна характеристика

Токсична характеристика

Місцезнаходжд.,

кількість, т.

Склад діючої речовини

% мас.

Розчинність у воді

Стійкість при зберіганні і стабільність в ґрунті

Тпл.,°С

ЛД 50, для щурів, мг/кг

СК 50, для риб, мг/л

Дніпро-петровська обл.

Вінницька обл.

1

Арсенат кальцію

Ca3(AsO4)2?Ca(OH)2

















2

Ціанплав

Ціаніди кальцію і натрію (42 – 47 %)

45, по­рошок



В зв’язку із ви­сокою токсичністю зберігання і використання проводиться у відповідності із спеціальною інструкцією











3

Гермізан

















1

2

3

4

5

6

7

8

9

10

11

4

Ціанамід кальцію

CaCN

55-65 т.п.

2,5 %

В герметичній тарі

1340

400







5

Мідний купорос, пентагідрат сульфату міді, сірчи­ста мідь

CuSO4?5H2O

93-98 %

16,2 мг/л

при 15°С

В дерев’яній тарі можна зберігати практично не­обмежений час



520







6

Хлорокис міді, куп­ринол, ку­притокс

3Cu(OH)2?CuCl2?H2O

90, с.п.

Практично нерозчинний

В паперових па­кетах із поліети­леновою вклад­кою можна збе­рігати практично необмежений час



Для мишей 470

0,54





7

Гранозан М,

Церезин М

В перерахунку на Hg: 3,2%

В перерахунку на Hg: 7,7%

Практично нерозчинний

В залізній герметичній тарі можна збе­рігати практично необмежений час

157

50-70







1

2

3

4

5

6

7

8

9

10

11

8

Фосфід цинку, фосфористий цинк

P2Zn3

21, порошок, таблетки, паста

10 мг/л

В металевій тарі із спеціальним антикорозійним покриттям можна зберігати не менше 2 років

47

8,9

-





Таблиця Б.6

Азотовмісні пестициди групи “А” і “Б”, які знаходяться на території Вінницької області

Назва
Порівняльна характеристика похідних карбонових кислот


Вміст по обл., т

структурна

фізико-хімічна

токсикологічна

R
R1

R2

вміст діючої реч. % мас.

розчинність у воді,

мг/л

стійкість при зберіганні і стабільність в грунті

Тпл, °С

ЛД50 для щурів, мг/кг

CK50 для риб, мг/кг

1

2
3

4

5

6

7

8

9

10

11

Зеазин-50, атразин

С1

NHCH(CH3)2

NHC2H5

50 чи 80, СП

33

В поліетиленовій упаковці зберігається необмежений час; розкладання в грунті 18-20 місяців

173-175

3300

5-60

-

Тербутилазин

С1

NHC(CH3)3

NHC2H5

50 чи 80, СП

5,0

Стійкий при гідролізі в нейтральному і кислому середовищі, в лужному гідролізує при нагріванні

177-179

2160

малотоксичний

-

1

2

3

4

5

6

7

8

9

10

11

Симазин

С1

NHC2H5

NHC2H5

50 чи 80, СП

5,0

Зберігається необмежений час; довго зберігається в грунті

227-228

4000

40-50

5,3

Пропазин

С1

NHCH(CH3)2

NHCH(CH3)2

50, СП

8,6

В поліетиленовій упаковці зберігається необмежений час

212-214

6000

малотоксичний

2,2

Тербуметон

С1

ОСН3

NHC2H5

50, СП

130

В поліетиленовій упаковці зберіга-

ється необмежений час; стійкий в нейтральному і слабко кислому середовищі

123-124

651

10-30

-

Прометрин

SCH3

NHCH(CH3)2

NHCH(CH3)2

95, СП

48

В поліетиленовій упаковці зберігається необмежений час; розкладання в грунті 3-4 місяці

118-120

3500

5-7

2,0

Метазин

N(CH3)2

NHCH(CH3)2

NHCH(CH3)2

50, СП

нерозчинний

В поліетиленовій упаковці зберігається до 2 років; при кип’ятінні в кислому середовищі гідролізує

112,5

1600

малотоксичний

-

Сума

9,5



Таблиця Б.7

Похідні дитіокарбамінової кислоти

№ п/п

Назва

Структурна формула

Фізико-хімічна характеристика

Токсична характеристика

Місцезнаходжд.,

кількість, т.

Склад діючої речовини

% мас.

Розчинність у воді

Стійкість при зберіганні і стабільність в ґрунті

Тпл.,°С

ЛД 50, для щурів, мг/кг

СК 50, для риб, мг/л

Дніпро-петровська обл.

Вінницька обл.

1

2

3

4

5

6

7

8

9

10

11

1

ТМТД, Тіурам, Униш, Тетраметилтіурамдисульфід

80% с.п.

Практично нерозчинний

В паперових мішках з поліетиленовою вкладкою можна зберігати практично необмежений час



400

-

25,0

-

2

Цинеб, перозин, N,N'-етиленбіс (дитіокарбомат) цинку

80% с.п.

Практично нерозчинний

В паперових мішках з поліетиленовою вкладкою можна зберігати практично необмежений час

140-160

5200

40

8,1

2,33

1

2

3

4

5

6

7

8
